Стальные панельные радиаторы — одни из самых популярных отопительных приборов для квартир и частных домов. Они компактны, быстро нагреваются, имеют доступную цену и отлично вписываются в современные интерьеры.
В этой статье разберём, как устроены панельные радиаторы, чем отличаются типы 10, 11, 21, 22 и 33, какие бывают варианты подключения и высоты, а также поможем выбрать подходящую модель из нашего ассортимента.
Нужна помощь с выбором? Оставьте заявку
Подскажем, какая модель подойдет по размеру, подключению и бюджету. Если оформите заказ онлайн, закрепим скидку 5%.
- Поможем выбрать подходящий вариант без лишних звонков
- Подскажем по размерам, подключению и наличию
- Если нужно, предложим несколько моделей на выбор
Что такое стальной панельный радиатор
Стальной панельный радиатор — это цельносварная конструкция из стальных листов, внутри которой циркулирует теплоноситель. К панелям приварены конвективные элементы (П-образные рёбра), которые увеличивают площадь теплообмена и создают конвекционный поток.
Конструктивно радиатор представляет собой моноблок без внутренних соединений. Это значит, что в нём нет стыков и прокладок, которые могли бы протечь со временем — в отличие от секционных радиаторов. Панельные радиаторы бывают с боковым или нижним подключением, различной высоты, длины и глубины.
Основные элементы панельного радиатора:
- Стальные панели (1–3 штуки), по которым движется теплоноситель
- Конвективные элементы (П-образные рёбра) между панелями
- Верхняя решётка для выхода тёплого воздуха
- Боковые или нижние патрубки для подключения к системе

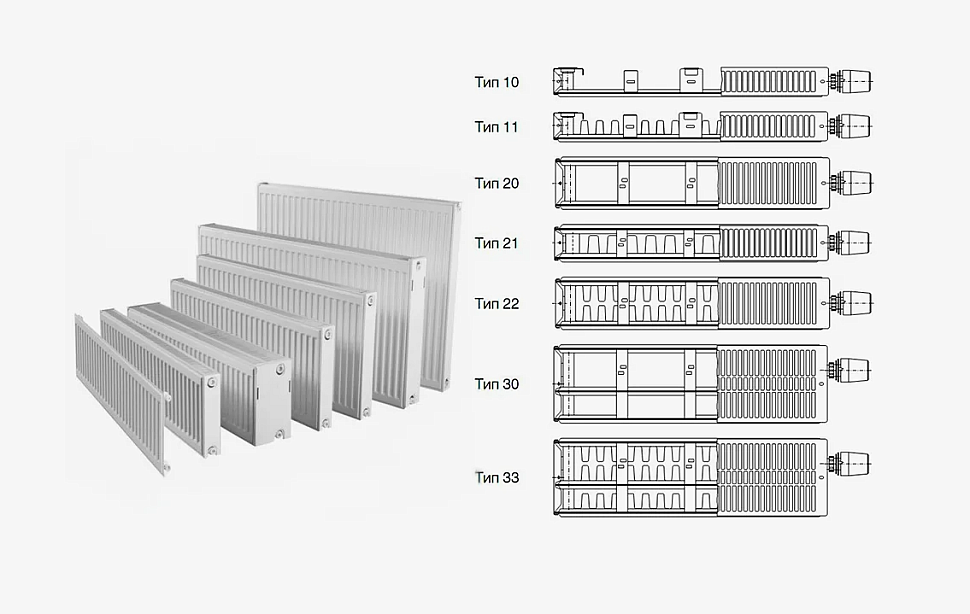

Типы панельных радиаторов (маркировка 10, 11, 21, 22, 33)
Тип радиатора обозначается двумя цифрами. Первая цифра — количество стальных панелей с теплоносителем. Вторая цифра — количество конвективных элементов (рёбер).
| Тип | Панели | Конвекторы | Глубина | Мощность | Особенности |
| 10 | 1 панель | 0 | ~50 мм | Низкая | Без «гармошки» — нет конвективных элементов. Не собирает пыль. Подходит для больниц, детских садов, спален аллергиков |
| 11 | 1 панель | 1 конвектор | ~65 мм | Низкая | Самый бюджетный, тонкий, но и самый слабый |
| 21 | 2 панели | 1 конвектор | ~75 мм | Средняя | Самый аккуратный и симпатичный внешне — две тонкие панели выглядят гармонично, не перегружают стену |
| 22 | 2 панели | 2 конвектора | ~97 мм | Высокая | Самое выгодное соотношение цена / мощность. При умеренном удорожании относительно типа 21 даёт существенный прирост теплоотдачи |
| 33 | 3 панели | 3 конвектора | ~160 мм | Максимальная | Самый мощный, но и самый глубокий и дорогой. Для помещений с высокими теплопотерями |
Совет: если интерьер важен — присмотритесь к типу 21. Если нужно больше тепла за разумные деньги — выбирайте тип 22. Для большинства стандартных комнат тип 22 — оптимальный компромисс между ценой, мощностью и внешним видом.
Преимущества и недостатки стальных панельных радиаторов
Преимущества
- Быстрый нагрев. Панельные радиаторы имеют малый объём теплоносителя и низкую тепловую инерцию. Они быстро выходят на рабочий режим и быстро реагируют на изменение температуры.
- Компактность. Тонкие модели (тип 11, глубина 65 мм) подходят для помещений с ограниченным пространством.
- Лёгкий вес. Монтаж не требует усиленных креплений, подходит для большинства стен.
- Современный дизайн. Гладкая поверхность, чистые линии, возможность окраски в разные цвета (у Royal Thermo — до 3 цветов в складской программе).
- Доступная цена. По сравнению с биметаллическими или чугунными радиаторами, стальные панельные — один из самых бюджетных вариантов.
- Возможность автоматизации. Совместимы с термоголовками и системами «умный дом».
- Внешняя поверхность гладкая. Лицевая сторона легко протирается от пыли.
Недостатки
- Сложность очистки внутренней части. Между панелями находятся конвективные элементы (П-образные рёбра — «гармошка»), которые активно собирают пыль. Прочистить их без специальных средств и снятия радиатора практически невозможно. Поэтому панельные радиаторы не рекомендуются для больниц, детских учреждений и помещений, где живут аллергики. Для таких объектов существуют специальные модели типа 10 (одна панель без конвективных элементов), которые лишены этого недостатка.
- Не подходят для влажных помещений. Стальные панельные радиаторы не рекомендуется устанавливать в бассейнах, ванных комнатах, прачечных и других помещениях с повышенной влажностью. Это связано с тем, что конвективные элементы (внутренние рёбра) имеют ограниченную антикоррозийную защиту и плохо прокрашены — в условиях высокой влажности они быстро ржавеют. Для влажных помещений лучше использовать полотенцесушители или радиаторы открытой конструкции, такие как стальные трубчатые или биметаллические.
- Чувствительность к качеству теплоносителя. Сталь подвержена коррозии при попадании кислорода. В открытых системах с частой подпиткой водой риск ржавления повышается.
- Низкое рабочее давление (до 10 атм). Из-за тонкостенной стали (всего 1,2 мм). Не подходят для многоэтажных домов с высоким давлением.
- Плохо переносят гидроудары. Панели могут деформироваться при резком скачке давления.
- Не подходят для систем с частым сливом воды. Тонкая сталь (1,2 мм) быстро ржавеет при контакте с кислородом. Если систему часто сливают, срок службы радиатора сокращается.
- Ограниченно подходят для многоэтажек. Можно устанавливать в новостройках с водоподготовкой и разбивкой подачи теплоносителя по этажам. В старых домах с нестабильным давлением — рискованно.
- Неремонтопригодны. При повреждении (протечка, коррозия) радиатор меняют целиком — секции, в отличие от чугунных или биметаллических, не заменяются.
Сравнение брендов: Royal Thermo и PRIMOCLIMA
В нашем каталоге представлены стальные панельные радиаторы двух производителей — Royal Thermo и PRIMOCLIMA. Оба бренда качественные, но у каждого свои особенности.
| Параметр | Royal Thermo | PRIMOCLIMA |
| Цветовая гамма | Белый, серый Silver Satin, чёрный Noir Sable (в складской программе) | Только белый |
| Высота моделей | 200, 300, 400, 450, 500, 600, 900, 1800 мм | 300, 400, 500, 600 мм |
| Вертикальные модели (1800 мм) | ✅ Есть (серия FLAT, гладкая поверхность) | ❌ Нет |
| Типы по глубине | 10, 11, 21, 22, 33 | 11, 21, 22, 33 |
| Тип подключения | Боковое и нижнее (универсальное, правое/левое) | Боковое и нижнее (в складской программе — только нижнее правое) |
| Кронштейны | Рельсовые (монтаж за 2 минуты) | L-образные (приваренные) |
| Задняя панель | Обе панели лицевые (нет монтажных скоб) | Есть приваренные элементы крепления |
| Возможность переворота радиатора | ✅ Да (универсальное нижнее подключение, радиатор можно вращать) | ❌ Нет (только правое нижнее подключение, левое под заказ) |
| Встроенный клапан (нижнее подключение) | M30×1,5 | M30×1,5 или Danfoss RA-N |
| Гарантия | 10 лет | 10 лет |
Ключевое преимущество Royal Thermo
Royal Thermo использует рельсовые кронштейны вместо традиционных L-образных с приваренными ушками. Это даёт несколько преимуществ:
- Установка занимает менее 2 минут — кронштейны позволяют быстро и надёжно зафиксировать радиатор.
- Нет риска повредить крепления при транспортировке — в отличие от приваренных ушек, которые могут сломаться при ударе.
- Радиатор можно вращать при монтаже — обе панели одинаково хороши как лицевые, и радиатор с нижним подключением можно установить любой стороной. Это значит, что не имеет значения, с какой стороны выполнена разводка труб — справа или слева. Монтажник просто разворачивает радиатор нужной стороной к подводке, и подключение становится корректным.
- Рельсовые кронштейны подходят для любой высоты и ширины радиатора — они регулируются и обеспечивают надёжную фиксацию.
- Нижнее подключение универсальное — подходит и для правого, и для левого подвода труб.
Кроме того, Royal Thermo — единственный производитель, предлагающий панельные радиаторы в трёх цветах в складской программе: белый, серый Silver Satin и чёрный Noir Sable (оба цветных варианта имеют структурную поверхность).
Особенности вертикальных моделей Royal Thermo FLAT
Отдельно стоит выделить вертикальные дизайн-радиаторы Royal Thermo серии FLAT. Это принципиально другой продукт, чем обычные панельные радиаторы.
Ключевое отличие — гладкая лицевая поверхность
У стандартных панельных радиаторов лицевая панель имеет заметную фактуру: видны швы, точки сварки и конвективные элементы. У серии FLAT передняя поверхность полностью гладкая. Это достигается за счёт конструкции: радиатор состоит из двух нагревательных панелей и декоративного кожуха, который скрывает все технические элементы.
Что это даёт:
- Минималистичный, лаконичный внешний вид
- Чистые линии, которые не перегружают интерьер
- Возможность использовать радиатор как полноценный дизайнерский элемент
Доступные параметры:
- Высота: 1800 и 2000 мм
- Ширина: 300, 400, 500 мм
- Глубина: всего 66–69 мм
- Цвета: белый (Bianco Traffico), серый (Silver Satin), чёрный (Noir Sable)
Важно: рабочее давление у серии FLAT — 10 бар (испытательное — 15 бар). Это стандартный показатель для стальных панельных радиаторов, поэтому они подходят для систем с низким давлением (частные дома, дома до 9 этажей). Для высотных зданий с высоким давлением лучше выбирать биметалл.
Для каких интерьеров: минимализм, скандинавский стиль, современная классика, лофт. Вертикальные модели идеально подходят для узких простенков, панорамных окон и помещений, где важно сохранить лёгкость и воздушность пространства.

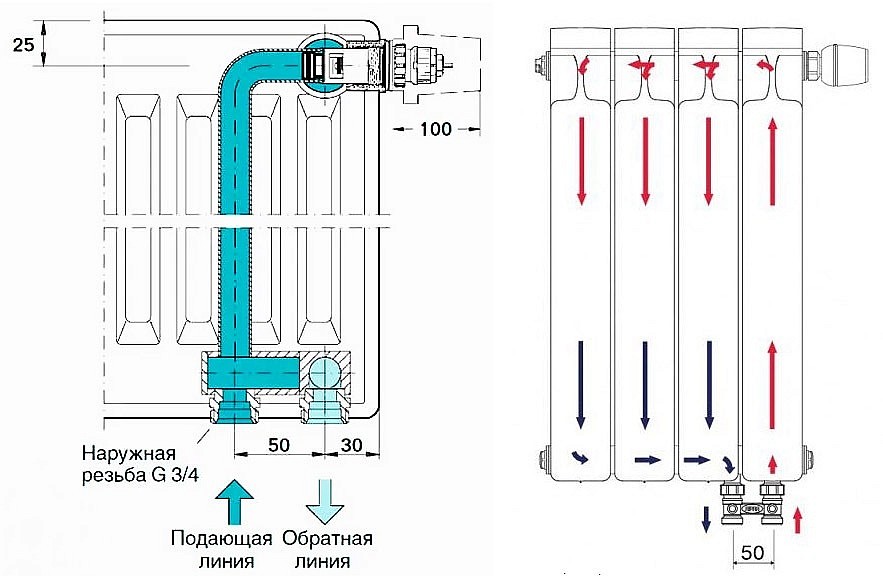

Важное предупреждение: схема нижнего подключения
При замене панельного радиатора с нижним подключением на радиатор другого типа (стальной трубчатый, биметаллический, алюминиевый, дизайн-конвектор) или при установке панельного радиатора вместо конвектора от застройщика важно помнить о разнице в схеме подключения.
Ключевое отличие:
| Тип радиатора | Нижнее правое подключение: подача (горячая вода) | Нижнее правое подключение: обратка |
| Панельные радиаторы | Слева | Справа |
| Все остальные (трубчатые, биметалл, алюминий, конвекторы) | Справа | Слева |
Что будет, если перепутать: радиатор не будет греть (в лучшем случае — будет едва тёплым). В худшем — система будет работать неэффективно, а вы будете гадать, почему новый радиатор не греет.
Почему это особенно опасно: трубы нижнего подключения чаще всего скрыты в полу или стяжке. Исправить ошибку после заливки пола сложно и дорого — придётся вскрывать покрытие.
Как решить проблему:
Задача монтажника — либо перекинуть трубы местами (подачу и обратку), либо использовать специальный узел нижнего подключения, который меняет направление потоков. Например, перекрестие с запорным вентилем HERZ 793 G3/4, 50 мм для двухтрубной системы. Такие узлы позволяют подключить радиатор правильно, без переделки труб.
Рекомендация: схему подключения обязательно согласовывайте с монтажником ДО заливки пола. Если трубы уже выведены, уточните у наших менеджеров, какой узел подойдёт для вашего случая.
Как выбрать панельный радиатор
1. Выберите тип по глубине (мощности)
Определите, какая тепловая мощность нужна для помещения:
| Тип | Рекомендация |
| 10 | Для больниц, детских садов, спален аллергиков — нет «гармошки», не собирает пыль |
| 11 | Для маленьких комнат, кухонь, прихожих. Самый бюджетный и компактный |
| 21 | Для стандартных комнат, где важен внешний вид. Самый аккуратный |
| 22 | Для большинства жилых помещений. Лучшее соотношение цена/мощность |
| 33 | Для помещений с высокими теплопотерями (панорамные окна, плохое утепление) |
2. Определите высоту радиатора
| Высота | Где используют |
| 200–300 мм | Под низкими подоконниками, в нишах. Отлично подходят для панорамных окон — их можно установить в напольном исполнении (на ножках) прямо у стекла, не перекрывая обзор и создавая тепловую завесу |
| 400–500 мм | Стандартная высота, подходит для большинства помещений |
| 600 мм | Под высокими подоконниками |
| 900 мм | Для нестандартных мест |
| 1800 мм (вертикальные) | Для узких простенков, панорамных окон, современных интерьеров (только Royal Thermo) |
Для панорамных окон: низкие радиаторы (200–300 мм) в напольном исполнении — идеальное решение. Они не перекрывают свет и вид, но формируют эффективную тепловую завесу вдоль стекла.
3. Подберите длину радиатора
Длина радиатора зависит от свободного места под окном или на стене. Доступны модели от 400 до 3000 мм.
Правило: длина радиатора должна составлять не менее 70–75% ширины окна — это обеспечивает эффективную тепловую завесу.
Для вертикальных моделей Royal Thermo (высотой 1800 мм) доступны три варианта ширины: 300, 400 и 500 мм.
4. Выберите тип подключения
| Подключение | Когда использовать |
| Боковое | Классическая разводка — трубы подходят к радиатору сбоку |
| Нижнее | Скрытый монтаж — трубы выходят из пола или стены снизу |
Важно: у PRIMOCLIMA с нижним подключением в складской программе только правое подключение. Левое — под заказ. У Royal Thermo — универсальное.
5. Выберите цвет
| Цвет | Доступность |
| Белый (гладкая поверхность) | ✅ Оба бренда |
| Серый Silver Satin (структурный) | ✅ Только Royal Thermo (в складской программе) |
| Чёрный Noir Sable (структурный) | ✅ Только Royal Thermo (в складской программе) |
6. Проверьте межосевое расстояние для бокового подключения
Если вы подключаете радиатор сбоку, обратите внимание на межосевое расстояние — расстояние между осями верхнего и нижнего патрубков.
У стальных панельных радиаторов оно не совпадает с номинальной высотой радиатора.
| Высота радиатора | Межосевое расстояние (боковое подключение) |
| 300 мм | ~249 мм |
| 400 мм | ~345–349 мм |
| 500 мм | ~445–449 мм |
| 600 мм | ~549 мм |
| 900 мм | ~849 мм |
Важный нюанс для замены старых радиаторов:
Если в вашей квартире стояли старые чугунные или биметаллические радиаторы с межосевым расстоянием 500 мм, то при установке панельного радиатора высотой 500 мм (у которого межосевое расстояние ~445–449 мм) трубы не совпадут.
Варианты решения:
- Переделать трубы — самый надёжный способ, но требует сварочных работ и переделки подводки.
- Использовать эксцентрики (смесители) — специальные переходники со смещённой осью, которые позволяют компенсировать разницу в 50–55 мм. Это дешевле и быстрее, чем переделка труб.
Совет: перед покупкой панельного радиатора проверьте межосевое расстояние вашей старой системы. Если оно 500 мм — уточните у менеджера, подойдёт ли выбранная модель с эксцентриками или потребуется переделка труб.
7. Учтите дизайн и внешний вид
Если для интерьера важна идеально гладкая поверхность, обратите внимание на вертикальные модели Royal Thermo FLAT. У них передняя панель полностью гладкая, без швов и видимых сварных точек.
У стандартных горизонтальных панельных радиаторов лицевая панель имеет заметную фактуру (видимые швы и конвективные элементы). Это не дефект, а особенность конструкции, но в дизайнерских интерьерах это может быть критично.
Часто задаваемые вопросы (ЧаВо)
У PRIMOCLIMA такой возможности нет — радиатор с нижним подключением в складской программе идёт только с правой стороны (левое — под заказ).
Если не использовать эксцентрики, трубы не совпадут с патрубками радиатора. Возможны два решения:
- Эксцентрики — быстрее и дешевле.
- Переделка труб — дороже и сложнее, но даёт более надёжный результат.
Если не учесть это, радиатор не будет греть. Решение:
- Перекинуть трубы местами (подачу и обратку)
- Использовать специальный узел подключения, который меняет направление потоков (например, HERZ 793 G3/4)
Схему подключения обязательно согласовывайте с монтажником ДО заливки пола.
