Размеры вертикальных радиаторов: как выбрать высоту, ширину и место установки

Материал подготовлен редакцией Dom-Termo для дизайнеров интерьеров, проектировщиков и частных заказчиков.

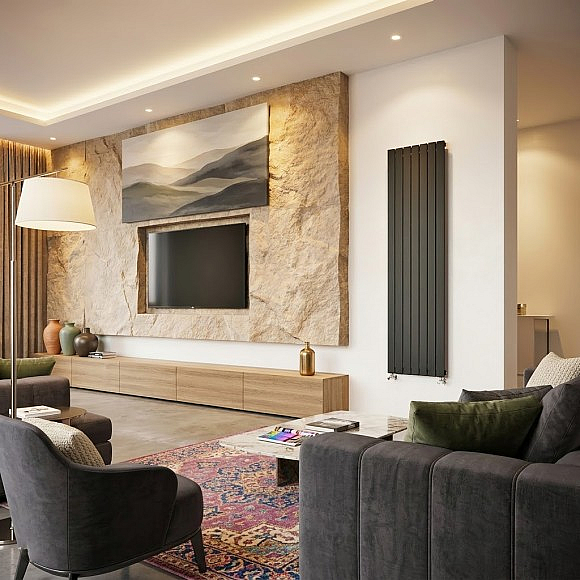

 Вертикальный радиатор — отопительный прибор, высота которого заметно превышает ширину. Такая форма помогает использовать узкие простенки, освободить место под окнами и вписать отопление в интерьер квартиры, частного дома, офиса или общественного помещения.

Скидка 5% за онлайн-заказ

Нужна помощь с выбором? Оставьте заявку

Подскажем, какая модель подойдет по размеру, подключению и бюджету. Если оформите заказ онлайн, закрепим скидку 5%.

• Поможем выбрать подходящий вариант без лишних звонков
• Подскажем по размерам, подключению и наличию
• Если нужно, предложим несколько моделей на выбор

Получить подбор и скидку

Оставьте контакты - свяжемся с вами и подскажем по товару.

→

Обновить капчу (CAPTCHA)

Я согласен на обработку персональных данных и принимаю политику защиты персональных данных. Оставить заявку

Или позвоните нам: +7 (903) 776-18-38

Однако выбирать вертикальную батарею только по внешнему виду нельзя. Дизайнеру нужно одновременно согласовать тепловую мощность, габариты, материал стены, расположение мебели, направление открывания дверей, выводы труб и схему подключения. Ошибка на одном из этапов может привести к переделке чистовой отделки, неравномерному прогреву прибора или к тому, что выбранная модель просто не поместится.

Важно. Информация носит общий характер и предназначена для предварительного проектирования. Она не заменяет консультацию специалиста, теплотехнический и гидравлический расчёты. Окончательные решения по мощности, обвязке, креплению и совместимости прибора с системой отопления должен проверить профильный специалист. Для многоквартирного дома также необходимо учитывать требования управляющей организации и параметры существующей системы.

Быстрый алгоритм выбора и установки

Чтобы не переделывать трубы и отделку, двигайтесь от инженерных параметров к дизайну:

1. Получите у инженера тепловую нагрузку помещения и температурный режим системы.
2. Определите доступную ширину и высоту стены с учётом мебели, дверей и коммуникаций.
3. Выберите конкретную модель радиатора и проверьте её паспортную мощность именно при вашем температурном режиме.
4. Проверьте разрешённую схему подключения и монтажные размеры этой модели.
5. Оцените несущую способность стены и подготовьте закладные.
6. Только после этого определяйте координаты труб и передавайте чертежи монтажной организации.

Подробный десятишаговый порядок приведён ниже, в разделе «Как дизайнеру заложить вертикальный радиатор красиво и безопасно».

Соотношение высоты, ширины, мощности и места установки вертикальных радиаторов отопления.

Таблица показывает не стандарты мощности, а порядок выбора. Универсального соответствия вида «высота 1800 мм равна определённому числу ватт» не существует. Теплоотдача зависит от конструкции, ширины, глубины, материала, количества трубок или секций и условий испытания.

Чтобы получить более полное представление о габаритах, проверяйте не только высоту, но и ширину и глубину конкретной серии: прямой зависимости между этими параметрами нет.

Параметры, которые нужно уточнить для вертикальных радиаторов разной высоты.

Ширина и глубина не задаются высотой прибора и могут существенно различаться даже внутри одной товарной группы. Конкретные размеры, включая полный монтажный габарит с арматурой, всегда уточняют по каталогу и техническому чертежу выбранной модели. Также понадобятся технический паспорт радиатора, актуальная проектная документация и действующие требования производителя.

Как дизайнеру заложить вертикальный радиатор красиво и безопасно

Правильная последовательность начинается не с выбора цвета. Сначала инженер определяет тепловую нагрузку помещения и допустимую схему подключения. Затем дизайнер выбирает доступную стену и согласовывает габариты прибора с мебелью, отделкой и архитектурой комнаты.

Рабочий порядок выглядит так:

1. Получить расчётную тепловую нагрузку для каждого помещения.
2. Уточнить тип системы: центральная или автономная, однотрубная или двухтрубная.
3. Зафиксировать рабочее и испытательное давление, температуру и качество теплоносителя.
4. Выбрать конкретную модель радиатора.
5. Проверить её паспортную мощность при проектном температурном режиме.
6. Уточнить полную высоту, ширину, глубину и массу заполненного прибора.
7. Выбрать разрешённую производителем схему подключения.
8. Проверить материал стены и места установки кронштейнов.
9. Нанести на развёртку стены корпус, крепления, трубы и арматуру.
10. Согласовать координаты выводов с инженером и монтажной организацией.

Именно конкретная модель становится основой рабочего чертежа. Обозначения «вертикальный радиатор 1800 × 500 мм» недостаточно: у двух приборов с одинаковыми внешними размерами могут различаться межосевые расстояния, расположение патрубков, глубина, масса и монтажный комплект.

По словам инженера-проектировщика систем отопления Dom-Termo, чаще всего переделки на объекте связаны не с ошибкой в расчёте мощности, а с тем, что высоту от пола и схему подключения согласовали слишком поздно — уже после того, как строители вывели трубы «на глаз». Специалист советует фиксировать эти параметры одновременно с выбором артикула. Тогда координаты выводов сразу привязаны к реальной модели, а не к усреднённому эскизу.

Установка вертикального радиатора и высота от пола

Схема на развёртке стены должна показывать:

• полную высоту и ширину корпуса;
• расстояние от чистового пола до нижней грани;
• зазор между стеной и задней частью прибора;
• оси креплений;
• расположение воздухоотводчика;
• подающую и обратную трубы.

Отдельно на схеме обозначают нижнее, боковое и диагональное подключение. Все размеры на чертеже — переменные величины, которые заполняют по паспорту конкретной модели, а не берут «по среднему».

Назначение такой схемы простое: наглядно показать, какие размеры дизайнер должен передать инженеру и монтажнику до чернового вывода труб.

Как выбрать высоту вертикального радиатора

Высоту выбирают по доступному участку стены, требуемой мощности и монтажным ограничениям конкретной модели. Чем выше прибор, тем внимательнее нужно проверять крепление, доступ к воздухоотводчику и равномерность движения теплоносителя.

Начните с развёртки стены и отметьте на ней:

• уровень чистового пола;
• потолок и карниз;
• плинтус;
• дверные и оконные наличники;
• розетки, выключатели и терморегуляторы;
• мебель;
• шторы;
• декоративные панели;
• подающую и обратную трубы;
• сервисную зону вокруг арматуры;
• зоны возможного сверления.

Высота, указанная в каталоге, как правило, соответствует размеру корпуса конкретной серии. Однако единого стандарта такого обозначения на рынке нет, поэтому состав размера нужно проверять в документации производителя.

Каталожная высота не всегда равна монтажной. К корпусу добавляются нижний зазор, верхний воздухоотводчик, клапаны, кронштейны и пространство для инструмента.

Например, прибор высотой 1800 мм нельзя автоматически закладывать в участок стены высотой 1900 мм. После учёта зазора от пола и арматуры свободного пространства может не хватить. Точные значения берут из монтажной инструкции выбранной модели.

Отдельного внимания требуют натяжной потолок, скрытый карниз и высокий плинтус. Эти элементы часто появляются в проекте уже после предварительного выбора отопления. В результате верх радиатора пересекается с карнизом, а нижнее подключение попадает в плинтус.

Практичнее сразу зарезервировать пространство и показывать на развёртке не только корпус, но и полный монтажный контур со всеми выступающими деталями.

На какой высоте вешать вертикальный радиатор отопления от пола

Расстояние измеряют от чистового пола до нижней точки корпуса, а не до оси патрубка. Конкретную высоту определяют инструкция производителя и проектное решение.

Производители указывают разные минимальные расстояния от пола и стены. Единого числа, применимого ко всем вертикальным радиаторам, не существует. Поэтому дизайнеру нужно запросить монтажную инструкцию конкретной модели и сверить её с действующей нормативной документацией.

ГОСТ 31311-2022 «Приборы отопительные. Общие технические условия» действует в Российской Федерации с 1 сентября 2025 года. Стандарт требует, чтобы инструкция изготовителя содержала указания по расстояниям от пола, окон и стен.

Монтажные расстояния для конкретного прибора уточняют по проектной документации и инструкции производителя выбранной модели.

Если общий норматив и паспорт конкретной модели расходятся, применяемое значение определяет инженер проекта. Он учитывает действующие нормы, техническую документацию изделия и особенности объекта. Самостоятельно выбирать между ними дизайнеру не стоит: в спорной ситуации решение согласовывают с производителем.

Почему нельзя опустить прибор вплотную к полу? Слишком маленький зазор затрудняет уборку, установку арматуры и движение воздуха. Кроме того, нижнее подключение может пересечься с плинтусом или чистовым покрытием.

Слишком высокий монтаж тоже нежелателен. Он смещает прибор относительно холодной зоны, усложняет компоновку и может открыть непредусмотренный участок труб. Поэтому высоту вертикального радиатора от пола нужно закладывать в проекте заранее, а не определять на объекте.

Как определить ширину вертикальной батареи

Ширину выбирают после расчёта мощности и проверки свободного простенка. Учитывать нужно не только видимую лицевую часть, но и боковые коллекторы, заглушки, термостатическую арматуру и соединения.

Сначала измеряют чистую ширину стены. Из неё вычитают зоны, которые нельзя перекрывать:

• наличник двери;
• траекторию дверного полотна;
• выключатель;
• розетку;
• мебель;
• штору;
• ревизионный люк;
• вертикальный шов панели;
• край декоративной отделки;
• участок, где невозможно установить крепёж.

После этого проверяют полную ширину радиатора по техническому чертежу. Каталожное обозначение иногда описывает секцию или основной корпус без арматуры. Поэтому дизайнеру нужен габаритный чертёж, а не только карточка товара.

При установке под подоконником ширину радиатора иногда соотносят с шириной оконного проёма. Для вертикального радиатора на боковом простенке такое соотношение применимо не всегда: прибор находится не под окном и иначе влияет на движение воздуха возле остекления. Универсальный процент нельзя использовать как единственное основание для выбора ширины.

Если прибор устанавливается под окном, решение по ширине проверяют по актуальной нормативной документации, применимой к конкретному проекту. Если он расположен сбоку, инженер оценивает тепловую нагрузку, холодные нисходящие потоки и распределение температуры в помещении.

Как рассчитать требуемую мощность

Мощность вертикального радиатора определяют по тепловым потерям помещения. Подбор только по площади допустим как предварительная оценка, но не как основание для рабочей документации.

В расчёте учитывают:

• площадь и объём комнаты;
• высоту потолка;
• материал и толщину наружных стен;
• количество наружных стен;
• площадь и характеристики остекления;
• ориентацию окон;
• климатические условия;
• наличие помещений сверху и снизу;
• проектную температуру воздуха;
• температуру подачи и обратки;
• расположение отопительного прибора;
• возможное ограничение конвекции мебелью или экраном.

Для помещений с потолками выше 3 м расчёт по объёму обычно точнее упрощённого подбора по площади. Конкретную методику и корректирующие коэффициенты выбирает инженер проекта в соответствии с действующими нормами и характеристиками здания. Единого коэффициента, подходящего для любого дома, нет.

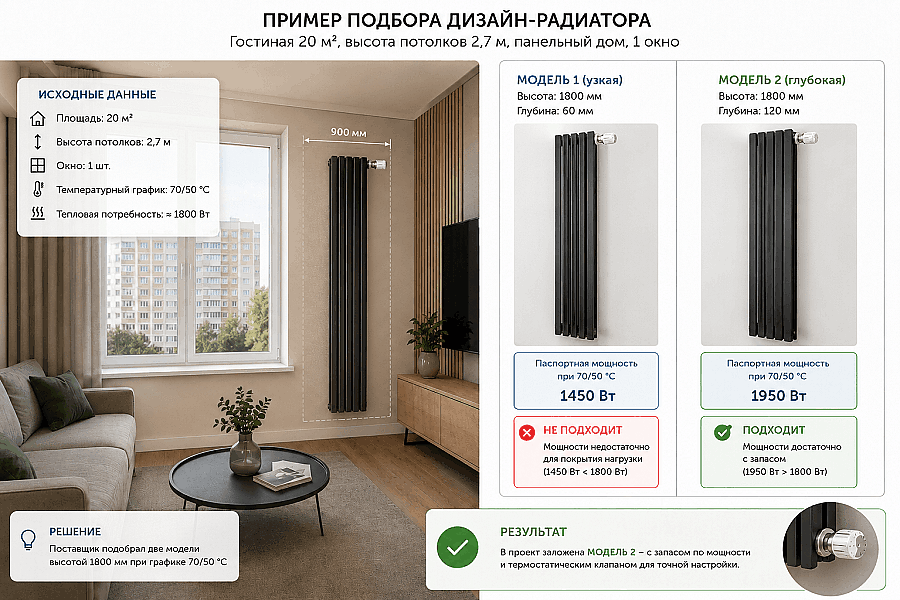

Рассмотрим пример.

Задача. Для гостиной площадью 20 м² и высотой потолков 2,7 м в панельном доме с одним окном инженер получил тепловую потребность около 1800 Вт при температурном графике системы 70/50 °C. Дизайнер предложил простенок шириной 900 мм между окном и углом комнаты.

Решение. Поставщик подобрал две модели высотой 1800 мм:

• узкую, глубиной 60 мм, с паспортной мощностью 1450 Вт при 70/50 °C;
• более глубокую, 120 мм, с паспортной мощностью 1950 Вт при тех же условиях.

Результат. Первая модель не закрывала расчётную нагрузку, поэтому в проект заложили вторую — с запасом по мощности и термостатическим клапаном для точной настройки.

Этот пример показывает общий принцип, а не универсальную формулу: для каждого объекта нужны собственный тепловой расчёт и проверка паспортных данных выбранной модели.

Главная проблема упрощённого подбора — температурный режим. Паспортная мощность может быть указана для условий, которые не совпадают с параметрами объекта. Один и тот же радиатор при более низкой температуре теплоносителя отдаёт меньше тепла. Поэтому значение в каталоге должен проверить инженер применительно к проектному температурному напору.

Для предварительного выбора дизайнеру достаточно запросить у инженера два параметра:

1. требуемую мощность прибора в помещении;
2. расчётный температурный режим системы.

После этого поставщик подбирает модели нужной высоты и ширины, а инженер проверяет итоговый вариант.

Почему высокий радиатор не всегда мощнее широкого

Высота сама по себе не определяет теплоотдачу. На мощность влияют площадь нагрева, число каналов, глубина, конструкция конвективных элементов и расход теплоносителя.

Узкий прибор высотой 2000 мм может отдавать меньше тепла, чем более широкий радиатор высотой 1500 мм. У высокой модели может быть меньше вертикальных трубок или меньшая глубина — как в примере выше, где более глубокий корпус той же высоты обеспечил большую мощность.

Сравнивать радиаторы следует при одинаковых условиях:

• одинаковом температурном напоре;
• одинаковом типе теплоносителя;
• сопоставимой схеме подключения;
• одинаковых единицах измерения;
• наличии данных о полной мощности прибора.

Нельзя складывать или пересчитывать паспортные показатели без методики производителя. Если модель не закрывает тепловую нагрузку, есть три безопасных варианта: увеличить ширину, выбрать более глубокую конструкцию или использовать несколько приборов. Решение принимает инженер с учётом гидравлики системы.

Где установить вертикальный радиатор

Подходящее место должно обеспечивать требуемую мощность, свободное движение воздуха, надёжное крепление и доступ к арматуре. Эстетика важна, но она не должна мешать обслуживанию или ухудшать работу отопления.

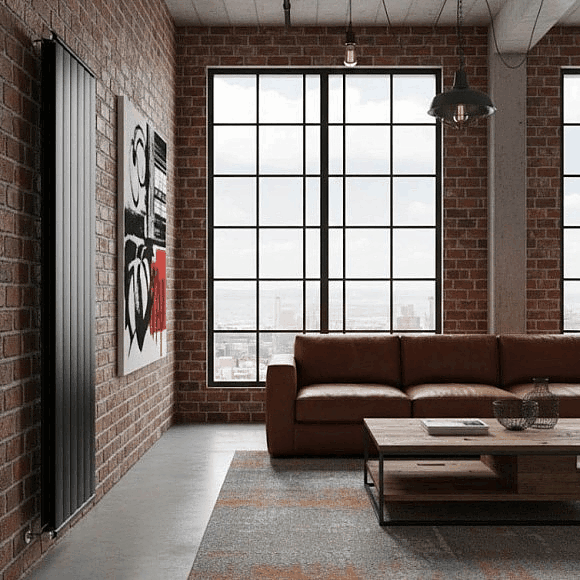

Вертикальные радиаторы часто размещают:

• на простенке между окнами;
• сбоку от панорамного окна;
• рядом с дверным проёмом;
• на свободной стене в кухне;
• в узкой части спальни;
• в холле;
• рядом с лестницей;
• в помещении, где подоконная зона занята мебелью.

Место возле панорамного остекления требует отдельного расчёта. Радиатор на боковой стене не следует автоматически считать равноценной заменой прибору, расположенному вдоль холодной поверхности. Необходимость дополнительного прогрева у окна инженер определяет по тепловым потерям конкретного фасада. Иногда проекту больше подходит напольный или внутрипольный конвектор, а иногда — сочетание двух типов приборов.

Дизайнеру не следует самостоятельно заменять предусмотренный проектом конвектор вертикальной батареей. Одинаковая номинальная мощность не гарантирует одинакового распределения температуры и движения воздуха.

Как проверить стену и крепления

Стена должна выдерживать массу заполненного радиатора и эксплуатационные нагрузки. Проверку выполняют до отделки, особенно если прибор высокий и тяжёлый.

На плане и развёртке указывают материал основания:

• бетон;
• полнотелый кирпич;
• пустотелый блок;
• газобетон;
• гипсокартонную перегородку;
• каркасную конструкцию;
• стену с облицовочной панелью.

Для гипсокартонной перегородки закладные предусматривают на стадии сборки каркаса. Их положение согласовывают с монтажной картой радиатора. Словесного указания «усилить стену» недостаточно: подрядчику нужны размеры, материал закладной и точки приложения нагрузки.

Если отделка выполнена крупноформатным керамогранитом, инженер и монтажник заранее определяют места отверстий. Крепёж не должен попадать в край плиты, пустоту или скрытую коммуникацию.

У некоторых моделей предусмотрено напольное крепление. Оно снижает нагрузку на стену, но не отменяет проверки основания; необходимость боковой фиксации определяют по монтажной схеме. Применять самодельные кронштейны или менять штатную схему монтажа без согласования с производителем нельзя.

Как учитывать мебель и шторы

Перед радиатором нужно сохранить свободную зону для теплообмена и обслуживания. Шкаф, плотная штора или декоративный экран ограничивают конвекцию, поэтому допустимые расстояния в сложных случаях должен подтвердить инженер.

На развёртке следует показывать мебель в открытом состоянии. Это особенно важно для:

• распашных фасадов;
• выдвижных ящиков;
• дверей;
• раскладных столов;
• диванов с трансформацией;
• портьер;
• римских штор;
• систем хранения.

Радиатор рядом с дверью проверяют по траектории полотна. Ограничитель должен исключать удар ручки или края двери по прибору и арматуре.

Плотная штора перед вертикальным радиатором создаёт две проблемы: часть тепла остаётся у окна или стены, а ткань нагревается. Если без шторы нельзя, проектировщик должен определить безопасное расстояние и оценить влияние решения на отопление.

Декоративный экран также нельзя считать нейтральным элементом. Он меняет условия конвекции и доступ к клапанам. Мощность закрытого прибора должен проверить инженер с учётом конструкции экрана.

Как запроектировать трубы до начала ремонта

Координаты труб определяют после выбора артикула радиатора. Выводы «по картинке» или по предполагаемому межосевому расстоянию создают высокий риск переделки.

В рабочем чертеже нужно указать:

• оси подающей и обратной труб;
• расстояние между осями;
• высоту осей от чистового пола;
• расстояние от угла или другой постоянной привязки;
• диаметр и материал труб;
• направление подачи;
• тип соединения;
• расположение клапанов;
• положение термостатической головки;
• место воздухоотводчика;
• глубину выхода трубы относительно чистовой стены.

Все размеры дают от чистовых поверхностей. Если отделка ещё не выполнена, в проекте отдельно указывают её толщину. Иначе готовая труба может оказаться утопленной в стену или слишком далеко выступать.

Радиатор и арматуру полезно показать на развёртке в реальном масштабе. Такой чертёж помогает заметить пересечение с плинтусом, розеткой или мебелью до начала монтажа.

Сравнение схем подключения

Прежде чем разбирать каждую схему подробно, полезно сопоставить их основные особенности.

Сравнение схем подключения вертикальных радиаторов.

Таблица показывает общие принципы. Точные ограничения по мощности, высоте и допустимой длине прибора для каждой схемы устанавливает производитель конкретной модели. Единых процентов потери мощности для всего рынка не существует, поэтому переносить такие цифры в проект без проверки паспорта нельзя.

Нижнее подключение вертикального радиатора

Нижнее подключение удобно для скрытой разводки и лаконичного интерьера. Однако расположение патрубков и направление подачи должны точно соответствовать паспорту модели.

Встречаются разные варианты нижнего подключения:

• патрубки снизу по краям;
• два патрубка в нижней части с одной стороны;
• центральный узел;
• встроенный клапан;
• универсальные подключения с несколькими заглушаемыми отверстиями.

Внешне похожие модели могут иметь разные межосевые расстояния. Поэтому нельзя заранее заложить универсальные выводы и рассчитывать, что к ним подойдёт любой прибор.

Трубы из пола требуют координации со стяжкой, гидроизоляцией, напольным покрытием и плинтусом. Трубы из стены — с отделкой и глубиной штукатурки.

Поправку мощности для нижнего подключения, если она применяется, берут из документации конкретной модели, а не из усреднённых процентов. Некоторые радиаторы имеют внутреннюю направляющую потока и рассчитаны на определённое нижнее подключение. Для них паспортные характеристики уже могут учитывать штатную схему.

Боковое подключение вертикального радиатора

Боковое подключение предполагает присоединение подающей и обратной труб к патрубкам на одной стороне либо к предусмотренной производителем комбинации отверстий. Для высокого прибора направление потока особенно важно.

Чтобы понять, как подключить радиатор отопления с боковым подключением, нужно открыть монтажную схему конкретной модели. Универсальная инструкция здесь небезопасна: у разных конструкций различаются допустимые патрубки, направление подачи и наличие внутренних разделителей.

При боковом подключении в однотрубной тройниковой схеме обычно предусматривают перемычку — байпас — и запорные краны у радиатора, чтобы прибор можно было демонтировать без остановки всей ветки. Необходимость и конструкция байпаса зависят от типа системы и должны быть согласованы проектировщиком, а не добавлены монтажником на месте.

Если дизайнер хочет подключить вертикальный радиатор к существующим боковым трубам вместо обычного, сначала проверяют:

• межосевое расстояние старых выводов;
• расположение подачи и обратки;
• диаметр труб;
• тип системы;
• давление;
• возможность переноса выводов;
• паспортные схемы нового прибора;
• место для клапанов и переходников.

Просто присоединить батарею к трубам через удлинители и переходники недостаточно. Каждое дополнительное резьбовое соединение необходимо проверить при опрессовке. Герметичность подтверждают испытанием под давлением до закрытия коммуникаций отделкой. Кроме того, ошибочное направление подачи может привести к неполному прогреву.

Корректировку мощности для боковой схемы, если она применяется, определяют по паспорту выбранной модели, а не по усреднённому проценту вне контекста конкретного изделия.

Диагональное подключение высокого прибора

Диагональная схема обычно означает подачу сверху с одной стороны и обратную линию снизу с другой. Её применяют, если это прямо разрешено производителем, чтобы обеспечить более равномерное прохождение теплоносителя через протяжённый прибор.

Нельзя считать диагональное подключение обязательным для всех радиаторов выше определённой высоты. Решение зависит от внутреннего устройства прибора, расхода теплоносителя и документации изготовителя конкретной серии.

Диагональная схема также влияет на интерьер. Трубы подходят к разным сторонам корпуса, поэтому скрыть их сложнее. Дизайнеру нужно показать обе подводки на развёртке и согласовать маршрут до начала отделки.

Однотрубная и двухтрубная система

Тип системы определяет обвязку радиатора. Перенос вертикальной батареи или изменение схемы подключения без гидравлической проверки может повлиять не только на одно помещение, но и на другие приборы.

В однотрубной системе радиаторы связаны последовательным контуром. Для многоквартирного дома важны байпас, диаметр стояка и допустимое сопротивление арматуры. Изменять диаметр или перекрывать общий стояк можно только по согласованию с управляющей организацией и в соответствии с действующими правилами эксплуатации дома.

В двухтрубной системе подача и обратка проходят по разным трубопроводам. Это даёт больше возможностей для регулирования, но всё равно требует расчёта расхода и настройки клапанов.

Кроме тройниковой схемы, где радиаторы подключены через общий трубопровод с отводами, встречается коллекторная разводка: к каждому прибору прокладывают отдельную пару труб от общего коллектора. Такой вариант увеличивает расход материала и стоимость монтажа, а при скрытой прокладке труб в полу или стяжке не влияет на видимую компоновку помещения. Выбор между тройниковой и коллекторной схемами определяет инженер проекта, а не дизайнер по эстетическим соображениям.

Вопросы согласования при однотрубной и двухтрубной системе.

Обе схемы требуют инженерной проверки. Различается обвязка, но не принцип ответственности: дизайнер не должен самостоятельно менять диаметры, направление подачи и способ подключения.

Какая арматура нужна

Радиатор отопления должен иметь средства отключения, регулирования и выпуска воздуха, если это предусмотрено проектом и разрешено для конкретной системы. Комплект подбирают вместе с прибором.

Обычно проверяют наличие:

• регулирующего или термостатического клапана на подаче;
• запорного клапана на обратной линии;
• воздухоотводчика;
• заглушек;
• переходников;
• узла нижнего подключения;
• декоративных трубок или накладок;
• уплотнений, разрешённых производителем.

Термостатическую головку нельзя зажимать между стеной, шторой и корпусом. Производитель обычно указывает условия корректного измерения температуры. В закрытой нише или за шторой показания могут не отражать реальную температуру помещения. При сложной компоновке рассматривают выносной датчик, проверив его совместимость с конкретным клапаном по документации изготовителя.

Арматура влияет на итоговый размер композиции и может выступать сбоку на несколько сантиметров. Поэтому её нужно показывать на чертеже, а точный габарит брать из документации выбранного изделия.

Типовые ошибки дизайнера

Главная ошибка — выбирать вертикальный радиатор как отдельный предмет интерьера. Отопительный прибор является частью инженерной системы, поэтому его модель, размеры и подключение нужно согласовывать одновременно.

Ошибка 1. Сначала вывести трубы, затем выбрать модель

Патрубки оказываются на другой высоте или имеют неподходящее межосевое расстояние. Приходится вскрывать отделку либо использовать заметные переходники.

Правильное действие: сначала утвердить артикул, монтажную схему и арматуру. Затем выдавать координаты выводов.

Ошибка 2. Подбирать мощность только по высоте

Высокая батарея выглядит крупной, но может не закрывать тепловую нагрузку комнаты — как в примере с двумя моделями высотой 1800 мм и разной глубиной.

Правильное действие: запросить у инженера требуемую мощность и проверить паспорт выбранного прибора при проектном режиме.

Ошибка 3. Не учитывать чистовой пол

Монтажник привязывает выводы к плите перекрытия. После стяжки и укладки покрытия радиатор оказывается слишком низко либо подключение попадает в плинтус.

Правильное действие: указывать все вертикальные размеры от отметки чистового пола.

Ошибка 4. Игнорировать глубину прибора

На плане радиатор показан тонкой линией. После установки он мешает двери или проходу.

Правильное действие: наносить полный габарит корпуса, креплений и арматуры.

Ошибка 5. Ставить прибор за шторой или мебелью

Интерьер выглядит аккуратно на визуализации, но движение воздуха ограничено, а клапаны недоступны.

Правильное действие: проверять радиатор на развёртках и планах с открытыми фасадами и шторами.

Ошибка 6. Не проверить стену

Высокий прибор запроектирован на перегородке без закладных. После отделки его нельзя безопасно закрепить.

Правильное действие: получить монтажную карту и передать строителям координаты усиления.

Ошибка 7. Перепутать подачу и обратку

Корпус установлен, но радиатор прогревается не так, как предусмотрено конструкцией.

Правильное действие: обозначать направление потока на инженерном плане и монтажной схеме.

Ошибка 8. Считать подключение универсальным

Дизайнер закладывает нижний центральный узел, а выбранная модель допускает только боковые патрубки.

Правильное действие: сверять схему по техническому паспорту артикула.

Ошибка 9. Не оставить доступ к воздухоотводчику

Верх радиатора закрывает полка, декоративная панель или карниз.

Правильное действие: показать сервисную зону и проверить доступ инструментом.

Ошибка 10. Менять радиатор в квартире без проверки системы

Новый прибор может не соответствовать давлению, теплоносителю или схеме стояка.

Правильное действие: согласовать характеристики с инженером и управляющей организацией до покупки.

Как установить вертикальный радиатор отопления в квартире

Установка вертикального радиатора в квартире начинается с проверки параметров существующей системы. Особенно это важно для центрального отопления, где собственник не управляет давлением, температурой и качеством теплоносителя.

До покупки нужно выяснить:

• допустим ли перенос прибора;
• можно ли менять тип радиатора;
• какое рабочее и испытательное давление действует в системе;
• какая схема стояка используется;
• где находятся подача и обратка;
• требуется ли согласование;
• можно ли перекрыть стояк;
• кто выполняет опрессовку после монтажа.

Самостоятельный монтаж вертикальной батареи в многоквартирном доме повышает риск протечки и нарушения работы стояка, а также может противоречить правилам эксплуатации дома. Требования к исполнителям работ устанавливают управляющая организация и региональные нормы, поэтому их нужно уточнить для конкретного дома.

Под самостоятельным монтажом вертикального радиатора часто понимают только навешивание корпуса. На практике работа включает разметку креплений, подготовку труб, сборку арматуры, герметизацию соединений, заполнение системы, удаление воздуха и проверку под давлением. Ошибка может повредить не только отделку вашей квартиры, но и соседние помещения.

Поэтому инструкция из интернета не заменяет монтажный проект. Дизайнер отвечает за координацию размеров и визуального решения, а инженер и монтажная организация — за техническую реализацию.

Как установить вертикальный радиатор в частном доме

В частном доме больше свободы по расположению и разводке, но требования к расчёту сохраняются. Прибор должен соответствовать мощности котла, параметрам насоса и гидравлической схеме.

Для системы с принудительной циркуляцией инженер проверяет расход, сопротивление клапанов и балансировку ветвей. Насос обычно устанавливают на подающем или обратном трубопроводе, а воздух удаляют через краны Маевского на радиаторах и автоматические воздухоотводчики в предусмотренных проектом точках системы.

В системе с естественным движением теплоносителя особенно важны диаметры, уклоны в сторону движения воды и сопротивление самого радиатора, а котёл располагают ниже уровня приборов. Нельзя считать, что любая вертикальная модель одинаково хорошо работает в обеих схемах: совместимость конкретного прибора с типом циркуляции проверяют по технической документации.

До монтажа проверяют:

• совместимость материала радиатора с системой;
• допустимое давление;
• объём теплоносителя;
• схему подключения;
• мощность циркуляционного насоса;
• возможность удаления воздуха;
• настройки балансировочной арматуры;
• защиту от замерзания, если дом используется сезонно.

Если в систему залит незамерзающий теплоноситель, совместимость и итоговую мощность прибора нужно проверять по документации производителя радиатора и теплоносителя. Паспортные характеристики, полученные для воды, не переносятся автоматически на другие составы.

Как заменить обычный радиатор вертикальным

Чтобы подключить вертикальный радиатор вместо обычного, недостаточно перенести корпус на соседнюю стену. Нужно пересчитать мощность, проверить трубы и оценить изменение гидравлического сопротивления.

Замена проходит в такой последовательности:

1. Зафиксировать параметры существующей системы.
2. Определить тепловую нагрузку помещения.
3. Выбрать вертикальную модель с подходящими характеристиками.
4. Проверить разрешённые схемы подключения.
5. Спроектировать новый маршрут труб.
6. Проверить возможность скрытого монтажа соединений.
7. Согласовать перенос в многоквартирном доме.
8. Подготовить основание и крепления.
9. Выполнить монтаж и испытание.
10. Настроить расход теплоносителя.

Не стоит оставлять длинные горизонтальные подводки только ради сохранения старых труб. Они могут ухудшить внешний вид, усложнить удаление воздуха и создать дополнительные соединения. Маршрут должен проектировать инженер.

Что передать в рабочей документации

Дизайнерский проект должен содержать достаточно данных, чтобы строитель, поставщик и инженер одинаково понимали решение. Формулировки «радиатор высокий, белый» недостаточно.

Минимальный комплект включает:

Минимальный комплект документации для установки вертикального радиатора.

В спецификации следует различать цвет по каталогу производителя и условный оттенок на визуализации. Для дизайнерских моделей также проверяют фактуру, степень блеска и возможность окраски арматуры.

Если Dom-Termo подбирает оборудование для проекта, поставщику полезно передать план помещения, развёртку стены, тепловую нагрузку и параметры системы. Компания работает с радиаторами разных типов и может организовать поставку по России. Выбор конкретной модели до устройства черновых выводов снижает риск несовпадения размеров.

Чек-лист согласования вертикального радиатора

Перед утверждением решения дизайнеру следует проверить каждый пункт:

• тепловая нагрузка рассчитана инженером;
• температурный режим известен;
• модель и артикул зафиксированы;
• паспортная мощность проверена;
• высота и ширина взяты из технического чертежа;
• учтена глубина;
• известна масса заполненного прибора;
• стена подходит для крепления;
• закладные нанесены на чертёж;
• указана отметка чистового пола;
• учтены плинтус и толщина отделки;
• схема подключения разрешена производителем;
• направление подачи обозначено;
• арматура включена в спецификацию;
• воздухоотводчик доступен;
• дверь не ударяет по прибору;
• мебель не закрывает корпус;
• штора не перекрывает конвекцию;
• трубы не пересекаются с электрикой;
• монтажная организация получила актуальные чертежи;
• соединения будут испытаны до закрытия отделкой;
• замена или перенос согласованы, если это требуется.

Такой контроль занимает меньше времени, чем исправление выводов после укладки пола и покраски стен.

Совет эксперта

Не стоит оставлять выбор артикула на момент комплектации объекта. Для вертикального радиатора дизайн, размеры и монтаж тесно связаны. Замена модели может изменить ширину корпуса, положение патрубков и точки крепления.

Рациональный подход — утвердить основной и резервный варианты до начала черновых работ. Резервная модель должна совпадать не только по мощности и цвету, но и по монтажной геометрии. Если геометрия отличается, для неё выпускают отдельную схему.

Когда вертикальный радиатор не подходит

Вертикальный радиатор нужен не каждому интерьеру. Иногда обычная низкая батарея, напольный конвектор или внутрипольный прибор решает задачу лучше.

От вертикальной модели стоит отказаться, если:

• нет надёжной стены;
• прибор не закрывает тепловую нагрузку;
• верхняя часть недоступна для обслуживания;
• рядом постоянно находится плотная штора;
• выбранная схема несовместима с системой;
• трубы приходится вести через весь интерьер;
• высокий корпус нарушает безопасную ширину прохода;
• у панорамного окна требуется распределённая тепловая завеса.

Красивое решение не обязано быть вертикальным. Задача дизайнера — выбрать отопительный прибор, который работает в конкретном помещении и остаётся частью композиции.

Почему слишком ранний выбор цвета тоже становится ошибкой

Цвет нужно утверждать после технической модели, а не вместо неё. Не каждая серия выпускается во всех размерах, схемах подключения и оттенках.

Сначала проверяют техническую доступность артикула. Затем уточняют:

• стандартный или заказной цвет;
• срок производства;
• возможность окраски клапанов;
• отличие образца от изображения на экране;
• устойчивость покрытия;
• правила очистки;
• видимые заглушки и соединения.

Для B2B-проекта полезно заказать образец покрытия или посмотреть оборудование в шоу-руме. У Dom-Termo есть шоу-рум в Реутове рядом с метро «Новокосино». Перед визитом стоит уточнить наличие нужной модели или близкого образца.

Как оформить запрос на подбор оборудования

Для подбора вертикального радиатора специалистам нужны не только желаемые высота и цвет. Чем полнее исходные данные, тем точнее можно сопоставить модель с проектом.

В запрос рекомендуется включить:

• город и тип объекта;
• план помещения;
• развёртку стены;
• размеры свободного простенка;
• требуемую мощность;
• параметры системы отопления;
• желаемый материал и цвет;
• предпочтительный вариант подключения;
• сроки поставки;
• необходимость нестандартной окраски.

Dom-Termo работает с частными и профессиональными заказчиками и помогает подбирать отопительное оборудование с доставкой по России. Для сложного объекта окончательный выбор всё равно следует согласовать с проектировщиком системы отопления.

Вопросы и ответы

Итог

Размер вертикального радиатора выбирают по трём группам условий: требуемой мощности, доступной геометрии стены и правилам подключения конкретной модели. Высота не заменяет расчёт, а ширина простенка не подтверждает достаточную теплоотдачу.

Для дизайнера безопасный порядок прост: получить расчёт, выбрать артикул, проверить технический чертёж, согласовать подключение и только затем передавать строителям координаты труб и креплений. Такой подход помогает сохранить чистую композицию стены без инженерных компромиссов и переделки отделки.

Полезные материалы

• Биметаллические или алюминиевые радиаторы: что выбрать для квартиры и дома
• Варианты подключения радиаторов отопления: как выбрать оптимальный способ
• Характеристики радиаторов отопления: что нужно знать при выборе
• 10 ошибок при выборе и установке радиаторов: как не замерзнуть зимой и не испортить ремонт
• Дизайнерские радиаторы отопления: как не ошибиться с выбором под стиль интерьера
• Радиаторы для панорамных окон: какие лучше выбрать
• Почему не стоит покупать радиаторы и конвекторы на маркетплейсах: риски, о которых не говорят

Сомневаетесь? Приезжайте и убедитесь сами

В нашем шоуруме можно:

• Посмотреть полотенцесушители и радиаторы вживую на экспозиции — оценить размеры, качество сборки, покраски и комплектацию.
• Сравнить разные модели и мощности.
• Получить консультацию специалиста.

Выбрать и заказать (доставка по РФ или самовывоз из шоурума):

МО, г. Реутов, Носовихинское ш, д. 7
В пешей доступности от м. Новокосино - 150м

ПН-СБ: 10:30 – 18:00

☎️ +7(985) 766-84-84
☎️ +7(903) 776-18-38

Не можете приехать? 3D-тур по шоуруму по ссылке

*Статья подготовлена специалистами Dom-Termo. При перепечатке ссылка на источник обязательна.
