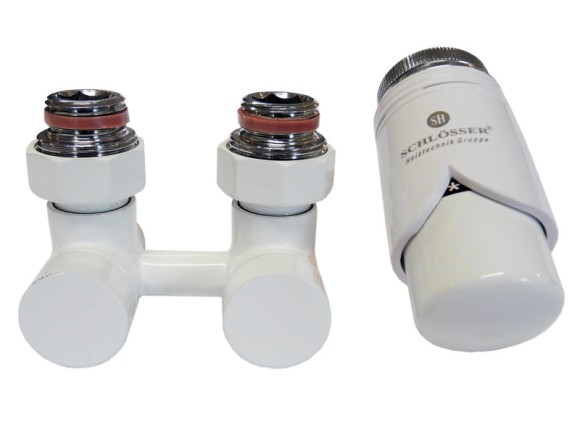

Комплект эксклюзивного узла подключения 50 мм с термоголовкой (Белый RAL 9016)

Комплект эксклюзивного узла подключения 50 мм с термоголовкой (Белый RAL 9016)

Производитель SCHLOSSER (Польша)

Дизайнерские узлы подключения серии 6010... предназначены для установки декоративных дизайн радиаторов с нижнем подключением (межцентровое расстояние 50 мм). В комплект поставки входит термостатическая головка серия 6002...

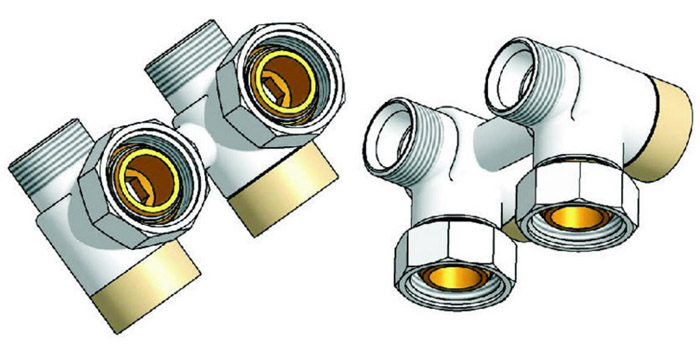

Для заказа доступно два вида узлов: Угловой (подключение из стены) и Проходной (подключение из пола).

Серия узлов подключения серии 6010 включает в себя:

• 601000021 Белый RAL 9016 Проходной 3/4 x М22x1,5 + 2 Ниппеля 1/2x3/4 + термоголовка
• 601000020 Белый RAL 9016 Угловой, 3/4 x М22x1,5 + 2 Ниппеля 1/2x3/4 + термоголовка

Фитинги для подключения к различным видам труб

• Резьбовое соединение для стальных труб с НР 1/2" (Резьба: M22 x 1,5 х 1/2" ВР)
• Резьбовое соединение для медных труб 15 х 1 мм (Резьба: M22 x 1,5 х 15мм)
• Резьбовое соединение для пластиковых труб с 16 х 2 мм (Резьба: M22 x 1,5 х 16х2мм)

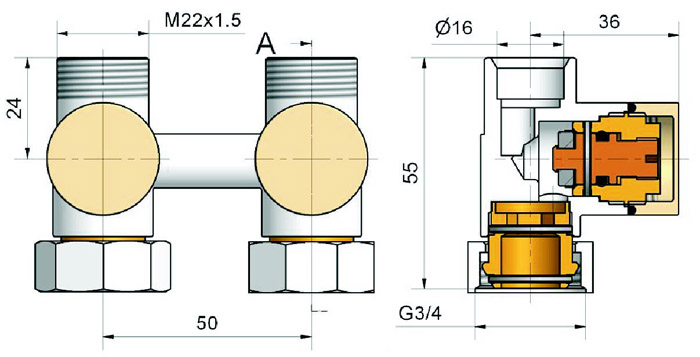

Схемы с размерами для проходного и углового варианта

Ознакомится с ассортиментом вентилей в стиле Модерн в цвете хром, можно в данном разделе.

Технические параметры

• Макс. рабочее / опрессовочное давление: PN 10 / 15 атм.
• Подключение трубы через переходники 3/4xM22x1,5 для пластиковых 16x2 PEX, для медных 15x1Cu, для стальных 1/2" НР

• Макс. рабочая температура: 120 °C (кратковременно до 130°C)
• Диапазон настройки Kv от 0,06 до 1,03


Составляющие и способ действия эксклюзивной арматуры

ВНИМАНИЕ: заполнение и опорожнение системы производится перед настройкой вентилей.
