Внутрипольный конвектор Savva KV 300х80 мм длина от 800 до 5000 мм (рулонная решетка тип 2001)
Производитель: Россия
Встраиваемые в пол конвекторы Savva KV – это отопительные приборы с естественной конвекцией. Применение в однотрубных и 2-х трубных системах отопления.
В серии Savva KV с естественной конвекцией представлены конвекторы с глубиной 80, 100, 120, 150, 190, 300 и 450 мм, ширина при этом 200, 260, 300 и 380 мм, длина от 800 до 5000 мм.
Важно! По заказу приборы могут выполняться с нестандартными размерами, а также в угловом и радиусном исполнении!
Встраиваемые в пол конвекторы SAVVA сочетают в себе эстетичный внешний вид и максимальную функциональность в системе отопления. Они создают тепловые завесы от ниспадающих потоков холодного воздуха, предотвращают запотевание окон.
Конвекторы встраиваются в структуру пола, оставляя видимой лишь декоративную решетку, которая образует с полом единый дизайн - элемент.
Для влажных условий эксплуатации внутрипольные конвекторы выпускаются из нержавеющей стали и с организованным выходом для влаги и конденсата. В этом случае конвектора комплектуются решёткой, изготавливаемой из перфорированного нержавеющего листа (решётка тип 2005).
Внимание: Для расчета стоимости, в конфигураторе необходимо выбрать параметры:
- Длина конвектора, мм: (по умолчанию 800 мм)
- Выбор решетки (по умолчанию без решетки), подробнее в данном разделе
- В комментарии к заказу указать цвет для анодировки или полимерной окраски решетки
Таблица с техническими параметрами и размерами:
| Модель |
Высота, мм |
Ширина, мм | Длина, мм | Мощность, Вт (Макс 95/85ºС) |
|---|---|---|---|---|
| KV 300-80-800 | 80 | 300 | 800 | 365 |
| KV 300-80-900 | 80 | 300 | 900 | 423 |
| KV 300-80-1000 | 80 | 300 | 1000 | 481 |
| KV 300-80-1100 | 80 | 300 | 1100 | 540 |
| KV 300-80-1200 | 80 | 300 | 1200 | 598 |
| KV 300-80-1300 | 80 | 300 | 1300 | 656 |
| KV 300-80-1400 | 80 | 300 | 1400 | 714 |
| KV 300-80-1500 | 80 | 300 | 1500 | 772 |
| KV 300-80-1600 | 80 | 300 | 1600 | 830 |
| KV 300-80-1700 | 80 | 300 | 1700 | 889 |
| KV 300-80-1800 | 80 | 300 | 1800 | 947 |
| KV 300-80-1900 | 80 | 300 | 1900 | 1006 |
| KV 300-80-2000 | 80 | 300 | 2000 | 1064 |
| KV 300-80-2100 | 80 | 300 | 2100 | 1122 |
| KV 300-80-2200 | 80 | 300 | 2200 | 1180 |
| KV 300-80-2300 | 80 | 300 | 2300 | 1238 |
| KV 300-80-2400 | 80 | 300 | 2400 | 1297 |
| KV 300-80-2500 | 80 | 300 | 2500 | 1355 |
| KV 300-80-2600 | 80 | 300 | 2600 | 1413 |
| KV 300-80-2700 | 80 | 300 | 2700 | 1472 |
| KV 300-80-2800 | 80 | 300 | 2800 | 1530 |
| KV 300-80-2900 | 80 | 300 | 2900 | 1589 |
| KV 300-80-3000 | 80 | 300 | 3000 | 1647 |
| KV 300-80-3100 | 80 | 300 | 3100 | 1705 |
| KV 300-80-3200 | 80 | 300 | 3200 | 1763 |
| KV 300-80-3300 | 80 | 300 | 3300 | 1822 |
| KV 300-80-3400 | 80 | 300 | 3400 | 1880 |
| KV 300-80-3500 | 80 | 300 | 3500 | 1938 |
| KV 300-80-3600 | 80 | 300 | 3600 | 1996 |
| KV 300-80-3700 | 80 | 300 | 3700 | 2055 |
| KV 300-80-3800 | 80 | 300 | 3800 | 2113 |
| KV 300-80-3900 | 80 | 300 | 3900 | 2172 |
| KV 300-80-4000 | 80 | 300 | 4000 | 2230 |
| KV 300-80-4100 | 80 | 300 | 4100 | 2288 |
| KV 300-80-4200 | 80 | 300 | 4200 | 2346 |
| KV 300-80-4300 | 80 | 300 | 4300 | 2405 |
| KV 300-80-4400 | 80 | 300 | 4400 | 2463 |
| KV 300-80-4500 | 80 | 300 | 4500 | 2521 |
| KV 300-80-4600 | 80 | 300 | 4600 | 2579 |
| KV 300-80-4700 | 80 | 300 | 4700 | 2638 |
| KV 300-80-4800 | 80 | 300 | 4800 | 2697 |
| KV 300-80-4900 | 80 | 300 | 4900 | 2755 |
| KV 300-80-5000 | 80 | 300 | 5000 | 2813 |
Характеристики:
- Внутренняя резьба G 1/2"
- Ширина 300 мм
- Глубина 80 мм
- Длина от 800 до 5000 мм
- Температура теплоносителя до 130ºС
- Рабочее давление до 15 атм., испытательное - 23 атм
- Межцентровое расстояние - 50 мм
- Цвет корпуса - черный матовый RAL 9005
- Теплообменник - медно-алюминиевый со съемной конструкцией
Схемы с размерами для конвекторов Savva KV с длиной до 3000 мм:
Базовый комплект поставки Savva KV (естественная конвекция):
- Корпус прибора из оцинкованной стали с износостойким порошковым покрытием, цвет матовый чёрный;
- Декоративная рамка установленная по периметру корпуса из алюминиевого U-образного профиля выполнена в цвет решетки;
- Комплект крепёжных ножек с регулировкой по высоте;
- Декоративная крышка;
- Теплообменник со съемной конструкцией, с узлом подключения 1/2 ВР
Регулировка конвекторов Savva KV (естественная конвекция):
Регулирование теплоотдачи в конвекторах Savva KV (естественная конвекция) по температуре помещения осуществляется изменением расхода теплоносителя через конвектор:
Вариант 1.
Экономичный вариант - ручная регулировка с применением комплекта ручных вентилей на подачу и обратку, особо актуален для небольших конвекторов, имеющих низкую тепловую мощность.
Вариант 2.
Оптимальный вариант - автоматическая регулировка с применением комплекта термостатических вентилей с термоэлементом дистанционного управления. Связь между термоголовкой установленной на стене и клапаном регулировки осуществляется через капиллярную трубку.
Вариант 3.
Профессиональный - автоматическая регулировка с применением комплекта термостатических вентилей с термоэлектрическим сервоприводом 220В . Сервопривод управляется настенным термостатом (питание 220В). К одному настенному термостату можно подключить до 15 сервоприводов.
Комплектующие для внутрипольных конвекторов Savva KV (естественная конвекция):
 |
 |
 |
 |
 |
 |
Подобрать прочие комплектующие рекомендуем в разделе Комплектующие для конвекторов.
Технический паспорт, инструкцию по установке и эксплуатации можно скачать по ссылке
Гарантия
- 10 лет на теплообменник
- 2 года на корпус внутрипольных конвекторов.
- 1 год на комплектующие.
| Тип конвектора | Водяной |
| Принцип работы | Естественная конвекция |
| Высота конвектора, мм | 80 |
| Ширина конвектора, мм | 300 |
| Бренд | SAVVA |
| Материал решетки | Металл (алюм) |
| Вид товара | Внутрипольные конвекторы |
| Наличие | Поставка под заказ |
| Ориентация | Горизонтальный |
| Выбор длины конвектора, мм | 800 |
| Исполнение решетки | Рулонная |
| Тип профиля декоративной рамки | U-образный профиль |
| Класс товара | Премиум |
| Выбор решетки | Без решетки |
| Серия решетки | Тип 2001 |
| Модель | KV |
| Раб./ Опрес. давление (атм) | 15 / 23 |
| Межцентровое расстояние, мм | 50 |
| Страна - производитель | Россия |
| Гарантия производителя | 10 лет |
| Макс. температура теплоносителя | 130 град. |
| Диаметр подключения | 1/2" |
| Модификация подключения | Подключение справа, Подключение слева, Проходной |
| Комплект для подключения | Без комплекта подключения |
Схемы с размерами для конвекторов Savva KV с длиной до 3000 мм:
Схемы с размерами для конвекторов Savva KV с длиной более 3000 мм:
.

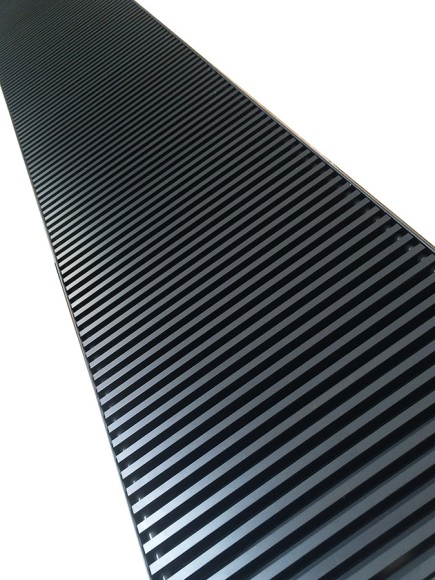

Рулонная решетка тип 2001
Тип 2001 (ширина планки 5 мм, шаг 9 мм)
Цветовые решения для рулонных решеток тип 2001
- Анодированный алюминий бесцветный
- Анодированный алюминий цветной
- С полимерным покрытием
Варианты цветного анодирования
Окрашивание с полимерным покрытием осуществляется на заводе по методу порошковой окраски. Для своих конвекторов заказчик может выбрать любой цвет по палитре RAL (без доплаты)
Палитра цветов RAL (по единой цене без доплаты)
При оформлении заказа в комментарии необходимо указать код цвета из палитры RAL.
