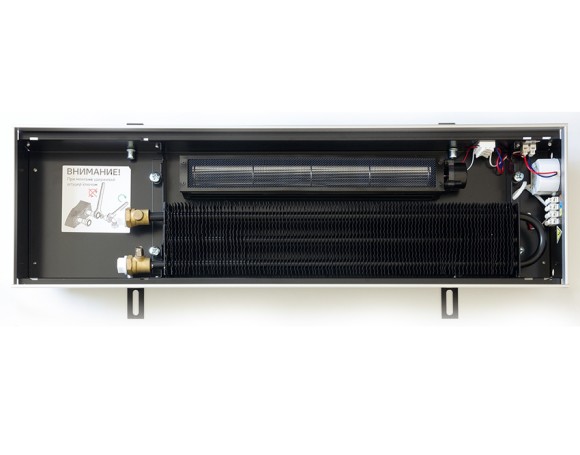

Внутрипольный конвектор KVZ Vent 24В 300.140 (выбор размера и цвета решетки)

Внутрипольный конвектор KVZ Vent 24В 300х140 мм длина от 700 до 2400 мм (выбор цвета решетки)

Производитель: Россия

Встраиваемые в пол конвекторы KVZ Vent – это отопительные приборы с принудительной конвекцией. Применение в однотрубных и 2-х трубных системах отопления.

В серии KVZ Vent с принудительной конвекцией представлены конвекторы с высотой 70, 80 и 140 мм, ширина при этом 180, 230, 300, 360 и 420 мм, длина от 700 до 2400 мм, с шагом 100 мм.

Обращаем внимание, что для некоторых типоразмеров, представлены модели с увеличенным количеством вентиляторов, серия KVZ Vent (Max Power)

Внимание: Для расчета стоимости, в конфигураторе необходимо выбрать параметры:

1. Длина конвектора, мм: (по умолчанию 700 мм)
2. Тип покрытия решетки: (По умолчанию без решетки) Подробнее в данном разделе.

Характеристики:

• Внутренняя резьба G 1/2".
• Ширина 300 мм.
• Глубина 140 мм.
• Длина от 700 до 2400 мм.
• Тепловая мощность в зависимости от длины и температурных параметров, подробнее в данном разделе.
• Температура теплоносителя до 130ºС.
• Рабочее давление до 16 атм., испытательное - 25 атм.
• Межцентровое расстояние - 70 мм.
• Цвет корпуса - черный матовый RAL 9005.
• Теплообменник - медно-алюминиевый со съемной конструкцией.

Базовый комплект поставки KVZ Vent 24В (принудительная конвекция):

• Корпус прибора из оцинкованной стали с износостойким порошковым покрытием, цвет матовый чёрный;
• Декоративная рамка установленная по периметру корпуса из алюминиевого U-образного профиля выполнена в цвет решетки;
• Коробка с электромеханическим регулированием 24В (в комплекте с блоком питания 220/24-0,5 или 220/24-1,5)
• Вентиляторы установленные в кожухе на виброопорах (с двигателями 24В); Для регулировки скорости вращения рекомендуем настенный регулятор KVZ КТ-210
• Декоративная рамка установленная по периметру корпуса из алюминиевого F или U-образного профиля выполнена в цвет решетки (при оформлении заказа, необходимо указать в комментарии, по умолчанию U-образный профиль);
• Комплект крепёжных ножек с регулировкой по высоте;
• Декоративные крышки – 2 шт;
• Теплообменник со съемной конструкцией, с узлом подключения 1/2 ВР
• Воздухоспускной клапан 3/8";

Подобрать прочие комплектующие рекомендуем в разделе Комплектующие для конвекторов.

Варианты декоративного бортика: U-образный или F-образный профиль

Автоматика для вентиляторов:

За счет применения 12-ти коллекторного двигателя постоянного тока и виброподвеса крыльчатки уровень шума ЕС-вентилятора составляет всего 19 дБ на максимальных оборотах. Поэтому возможна установка конвекторов с такими вентиляторами в спальнях и детских комнатах.
Контроллер управления скоростью вращения уже встроен в двигатель, поэтому не нужны дополнительные устройства управления. Достаточно подключить вентилятор напрямую к термостату.
Вентиляторы имеют безопасное напряжение питания 24 В, а также класс защиты IP42, что позволяет использовать их во влажных помещениях.
ЕС-вентиляторы потребляют в четыре раза меньше электроэнергии, чем обычные асинхронные двигатели переменного тока.

Комнатные термостаты поддерживают заданную температуру в помещении, регулируя скорость вращения вентиляторов в конвекторах и управляя сервоприводом. Термостат можно запрограммировать на включение и выключение в определённое время, экономя тепло в будни.
Термостат устанавливается в стандартный подрозетник и питается от сети ~230 В.

Регулировка конвекторов KVZ Vent 24В (принудительная конвекция):

Питание ЕС-вентиляторов осуществляется комплектным блоком питания 220/24-0,5 или 220/24-1,5.

Управление скоростью вращения вентилятора осуществляется путем подачи напряжения в диапазоне 0-10 В с клемм № 3 и 4 термостата KVZ КТ-210 на управляющий вход вентилятора (белый провод). К одному термостату можно подключить до 20 вентиляторов в разных конвекторах. В этом случае все вентиляторы подключаются параллельно по управляющим входам.

Если управление скоростью вращения не требуется, то тогда существует более экономичное решение: вместо термостата устанавливается блок D047V, который обеспечивает постоянное вращение вентилятора на средних оборотах. Включение и выключение вентиляторов происходит через внешнее реле по линии блока питания.

Технический каталог, инструкцию по установке и эксплуатации можно скачать по ссылке

Особенности конструкции внутрипольных конвекторов KVZ:

Заглушки с трёх сторон корпуса обеспечивают универсальность подключения труб и запорной арматуры.

Корпус конвектора выставляется по уровню с чистовым полом установочными винтами и крепится к основанию пола с помощью уголков.



Теплообменник по длине увеличен на 40 мм по
сравнению с обычными конвекторами. Это даёт
дополнительный прирост мощности.

Теплообменник можно сместить вверх или вниз и
установить вентилятор для увеличения теплоотдачи.

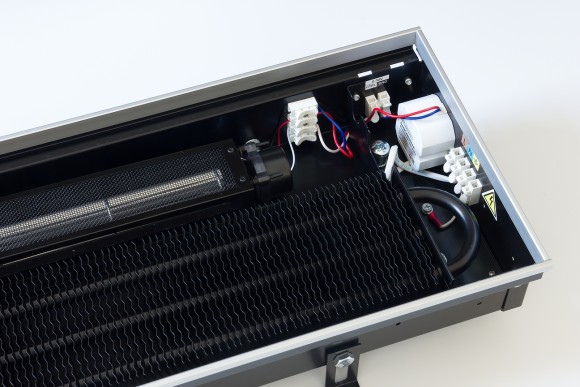

Блок питания и клеммные колодки поставляются в
комплекте с вентилятором.

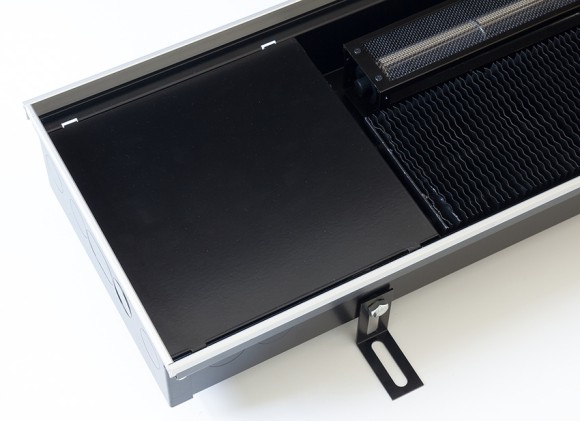

Декоративные заглушки скрывают все подключения
и дополнительное оборудование. Теплообменник
покрашен в чёрный цвет, поэтому также не заметен
под декоративной решёткой.

Для требовательных пользователей

Решётки изготавливаются из алюминиевого профиля со скруглёнными углами, поэтому ходить по ним очень комфортно.
Пластиковая основа решётки – полиэтилен высокого давления (ПВД) со сроком службы 50 лет. Он не теряет свои свойства под действием солнца, тепла или механических нагрузок.

В отличие от пружинных, решётки на пластиковой основе не ржавеют и не гремят, когда по ним ходят.

Анодированный и ламинированный алюминий устойчив к истиранию и прослужит долгие годы. Широкая гамма цветов и декоров удовлетворит любой вкус.

Гарантия

• 10 лет на теплообменник
• 2 года на корпус внутрипольных конвекторов.
• 1 год на вентиляторы (конвекторы с принудительной конвекцией).
• 1 год на комплектующие.
