Вертикальный стальной трубчатый радиатор RIFAR TUBOG 2180 4 секций цвет Белый (нижнее подключение с термостатикой)
Производитель: Россия

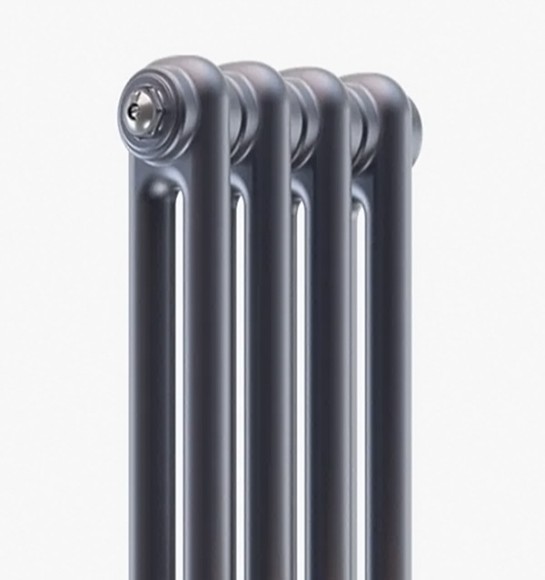

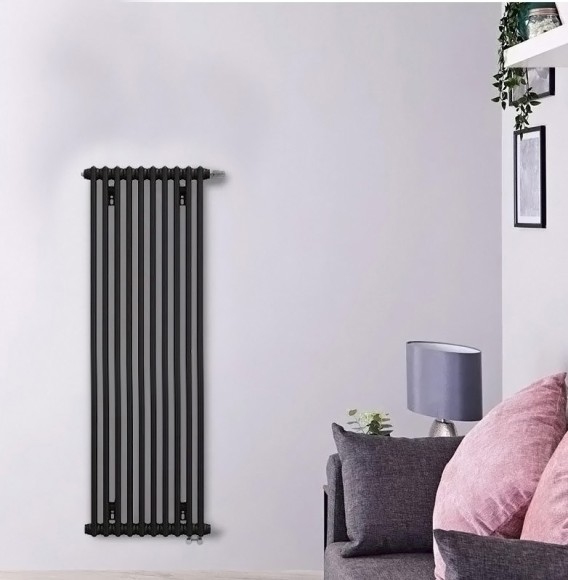

Вертикальные стальные трубчатые радиаторы RIFAR TUBOG производства Россия, благодаря своему привлекательному внешнему виду очень востребованы в первую очередь именно как дизайн-радиаторы в квартирах и частных домах. Радиаторы TUBOG представляют собой стальные отопительные приборы трубчатой конструкции.
Толщина стенки у радиаторов серии TUBOG составляет 1.6 мм, что в 2 раза превышает требования для подобных радиаторов по европейским нормативам EN442-1. Все части радиаторов соединены с помощью лазерной сварки, а качество сварных швов проверяется с помощью рентгена.
Высококачественная сталь в сочетании с утолщённой стенкой делают радиаторы TUBOG сверх прочными, по сравнению с аналогичными европейскими моделями, рабочее давление у серии TUBOG – 16 атм, опрессовочное – 24 атм., а давление разрушения – 80 атм.
Базовый комплект поставки для серии TUBOG нижнее подключение с термостатикой
- Радиатор с упаковкой в картонный лоток и полиэтилен;
- Кронштейны верхние + нижние упоры (в цвет радиатора);
- Заглушки и воздушные клапана;

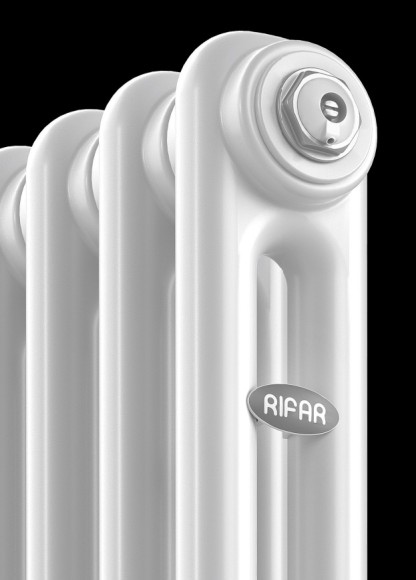

- Термостатический клапан с резьбой 30х1,5 (установлен в верхней части радиатора);
- Редукционные ниппели G3/4" евроконус;
Дополнительно подбирается запорно-регулирующая арматура. Для заказа доступны напольные кронштейны для установки радиаторов перед панорамными окнами.
Внимание! Для расчета стоимости в конфигураторе необходимо сделать выбор:
- Количество секций (по умолчанию 4 сек);
- Выбор цвета (по умолчанию белый глянец RAL 9016)
Важно! По умолчанию нижнее одностороннее 50 мм подключение DV1 (слева или справа), если необходимо нижнее разнесенное подключение DV2, это необходимо указать в комментарии к заказу.
Рекомендуем посмотреть дизайн арматуру от производителей:

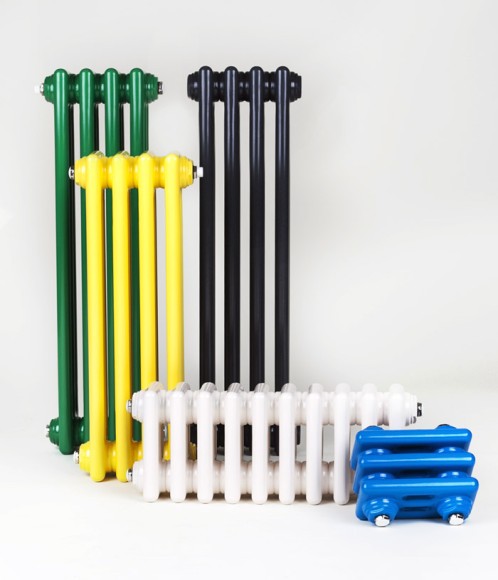

Цветовые решения радиаторов TUBOG:
- Белый глянец (RAL 9016)

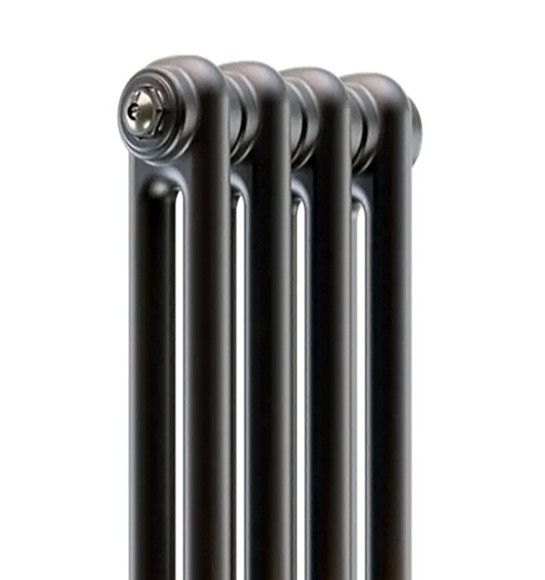

- Антрацит матовый текстурный (Черный 9005)
- Титан матовый текстурный (Темно серый)
- Выбор цвета из каталога RAL + 25% к стоимости
Технические характеристики серии TUBOG 2180 нижнее подключение:

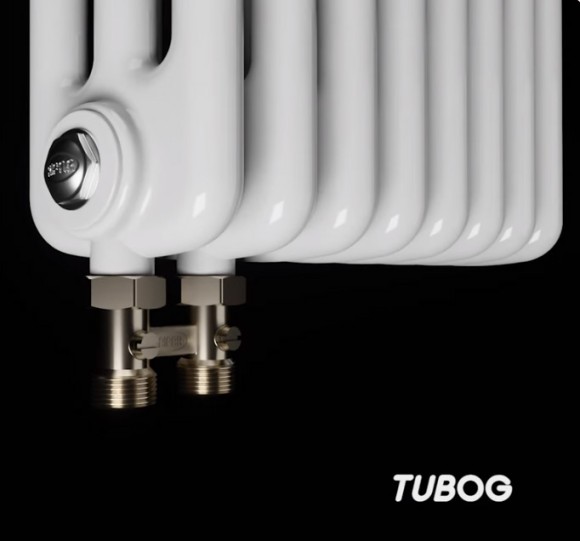

- Диаметр подключения G3/4" евроконус с прокладкой типа O-ring.
- Высота секции - 1800 мм;
- Межцентровое расстояние нижнее 50 мм;
- Глубина секции 66 мм;
- Ширина секции 46 мм;
- Толщина стенки трубы - 1,6 мм;
- Рабочее давление – 16 атм;
- Опрессовочное – 24 атм;
- Давление разрушения – 80 атм:
- Температура теплоносителя - до 120 гр.
Схема с размерами для 2-х и 3-х трубных моделей нижнее подключение с термостатикой:
Таблица с техническими характеристиками для моделей с высотой от 365 до 2400 мм (нижнее с термостатом):
| Код модификации | Допустимое количество секций | Высота, мм | Глубина, мм | Межосевое расстояние боковое, мм | Масса нетто, кг | Объем теплоносителя, л | Номинальный тепловой поток, Вт |
|---|---|---|---|---|---|---|---|
| TUB 2037 | 4-56 | 365 | 66 | 300 | 0,7 | 0,4 | 47 |
| TUB 3037 | 4-44 | 365 | 107 | 1,05 | 0,6 | 65 | |
| TUB 2042 | 4-56 | 415 | 66 | 350 | 0,79 | 0,43 | 52 |
| TUB 3042 | 4-44 | 415 | 107 | 1,19 | 0,65 | 76 | |
| TUB 2047 | 4-56 | 465 | 66 | 400 | 0,88 | 0,47 | 57 |
| TUB 3047 | 4-44 | 465 | 107 | 1,33 | 0,7 | 85 | |
| TUB 2052 | 4-56 | 515 | 66 | 450 | 0,98 | 0,51 | 62 |
| TUB 3052 | 4-44 | 515 | 107 | 1,47 | 0,76 | 95 | |
| TUB 2057 | 4-56 | 565 | 66 | 500 | 1,07 | 0,55 | 68 |
| TUB 3057 | 4-44 | 565 | 107 | 1,61 | 0,82 | 103 | |
| TUB 2062 | 4-56 | 615 | 66 | 550 | 1,16 | 0,58 | 74 |
| TUB 3062 | 4-44 | 615 | 107 | 1,74 | 0,87 | 112 | |
| TUB 2067 | 4-56 | 665 | 66 | 600 | 1,25 | 0,62 | 79 |
| TUB 3067 | 4-44 | 665 | 107 | 1,88 | 0,93 | 120 | |
| TUB 2072 | 4-56 | 715 | 66 | 650 | 1,34 | 0,66 | 84 |
| TUB 3072 | 4-44 | 715 | 107 | 2,02 | 0,99 | 129 | |
| TUB 2077 | 4-56 | 765 | 66 | 700 | 1,43 | 0,69 | 90 |
| TUB 3077 | 4-44 | 765 | 107 | 2,16 | 1,04 | 138 | |
| TUB 2082 | 4-56 | 815 | 66 | 750 | 1,53 | 0,73 | 95 |
| TUB 3082 | 4-44 | 815 | 107 | 2,29 | 1,1 | 147 | |
| TUB 2087 | 4-56 | 865 | 66 | 800 | 1,62 | 0,77 | 101 |
| TUB 3087 | 4-44 | 865 | 107 | 2,43 | 1,15 | 154 | |
| TUB 2092 | 4-56 | 915 | 66 | 850 | 1,71 | 0,81 | 106 |
| TUB 3092 | 4-44 | 915 | 107 | 2,57 | 1,2 | 163 | |
| TUB 2097 | 4-56 | 965 | 66 | 900 | 1,8 | 0,84 | 110 |
| TUB 3097 | 4-44 | 965 | 107 | 2,71 | 1,26 | 173 | |
| TUB 2100 | 4-56 | 1000 | 66 | 935 | 1,9 | 0,89 | 114 |
| TUB 3100 | 4-44 | 1000 | 107 | 2,80 | 1,32 | 178 | |
| TUB 2110 | 4-20 | 1100 | 66 | 1035 | 2 | 0,92 | 124 |
| TUB 3110 | 4-16 | 1100 | 107 | 2,98 | 1,38 | 196 | |
| TUB 2120 | 4-20 | 1200 | 66 | 1135 | 2,24 | 1,01 | 134 |
| TUB 3120 | 4-16 | 1200 | 107 | 3,36 | 1,53 | 216 | |
| TUB 2150 | 4-20 | 1500 | 66 | 1435 | 2,79 | 1,24 | 167 |
| TUB 3150 | 4-16 | 1500 | 107 | 4,18 | 1,86 | 267 | |
| TUB 2180 | 4-20 | 1800 | 66 | 1735 | 3,34 | 1,47 | 198 |
| TUB 3180 | 4-16 | 1800 | 107 | 5,00 | 2,2 | 320 | |
| TUB 2200 | 4-20 | 2000 | 66 | 1935 | 3,71 | 1,62 | 216 |
| TUB 3200 | 4-16 | 2000 | 107 | 5,56 | 2,42 | 330 | |
| TUB 2220 | 4-20 | 2200 | 66 | 2135 | 4,07 | 1,77 | 241 |
| TUB 3220 | 4-16 | 2200 | 107 | 6,11 | 2,64 | 339 | |
| TUB 2240 | 4-20 | 2400 | 66 | 2335 | 4,44 | 1,92 | 262 |
| TUB 3240 | 4-16 | 2400 | 107 | 6,67 | 2,87 | 347 |
Внимание! Размер наружной присоединительной резьбы редукционных ниппелей G3/4" евроконус с прокладкой типа O-ring. Редукционные ниппели приварены к радиатору контактно стыковой сваркой.
| Тип подключения | Нижнее |
| Выбор цвета | Белый |
| Раб./ Опрес. давление (атм) | 16 / 24 |
| Межцентровое расстояние, мм | 50, 1735 |
| Варианты подключения: | Нижнее с термостатикой |
| Наличие | В наличии в магазине |
| Гарантия производителя | 10 лет |
| Выбор кронштейнов для установки | Комплект креплений стандарт |
| Тип установки | Настенный, Напольный |
| Материал трубы | из черной стали |
| Ориентация | Вертикальный |
| Модель | 2180 |
| Вид товара | Стальные трубчатые радиаторы |
| Класс товара | Премиум |
| Дизайн серия: | Классика, Модерн |
| Страна - производитель | Россия |
| Бренд | RIFAR |
| Количество секций | 4 |
| Диаметр подключения | 3/4" |
| Цвет | Белый |
| Профиль трубы | Круг - Круг |
| Тип прибора | водяной |
| Макс. температура теплоносителя | 120 град. |

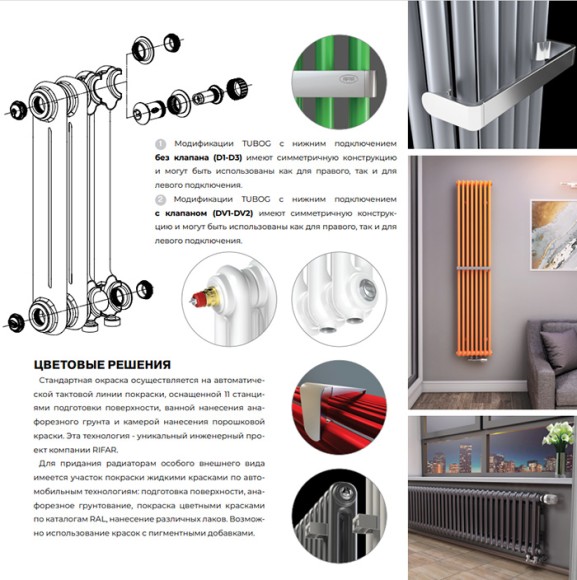

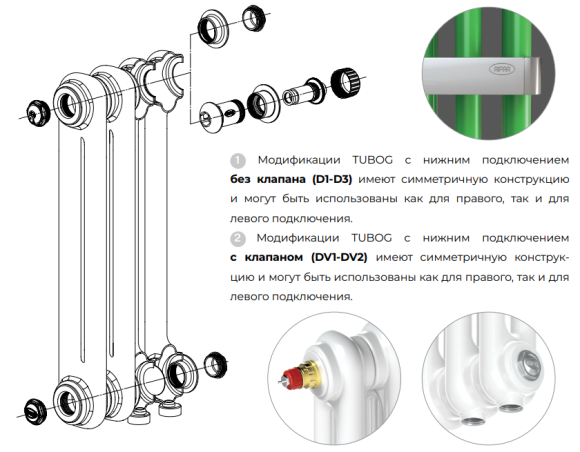

Варианты подключения для радиаторов TUBOG с нижним подключением с термостатикой
Внимание! Размер наружной присоединительной резьбы редукционных ниппелей G3/4" евроконус с прокладкой типа O-ring. Редукционные ниппели приварены к радиатору контактно стыковой сваркой.
Настенный кронштейн и упор нижний:
Напольная консоль для установки на полу:
