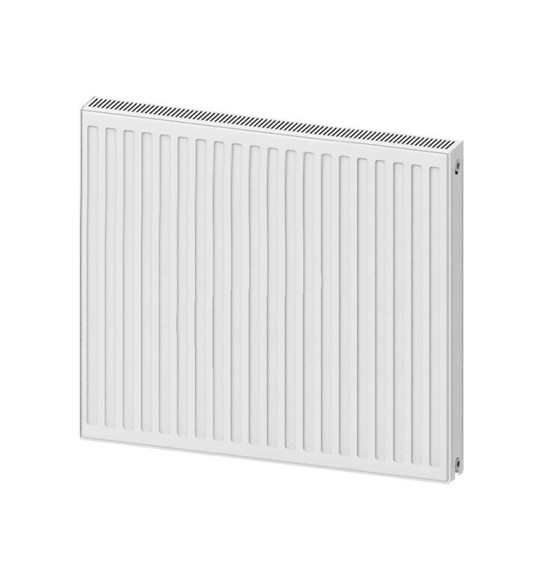

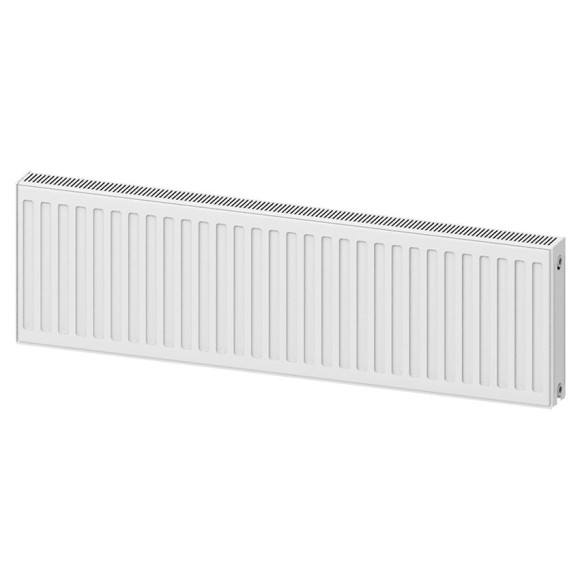

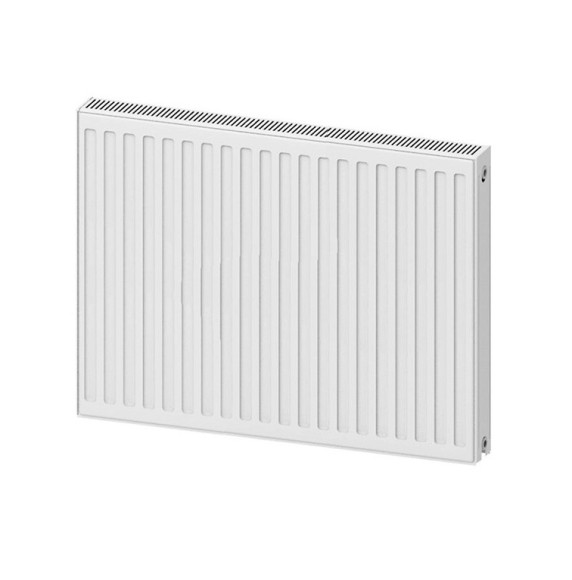

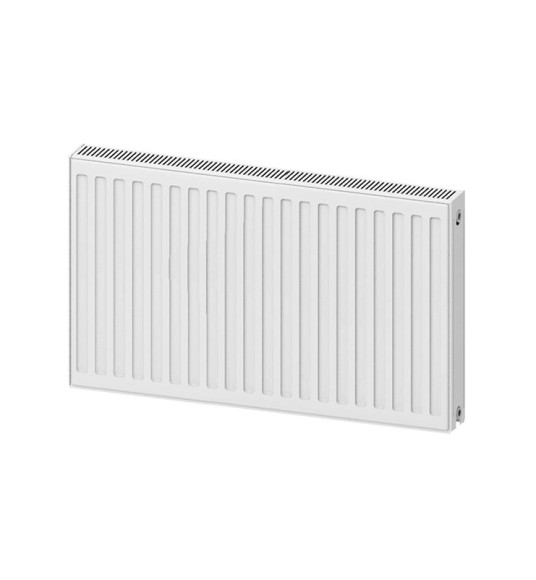

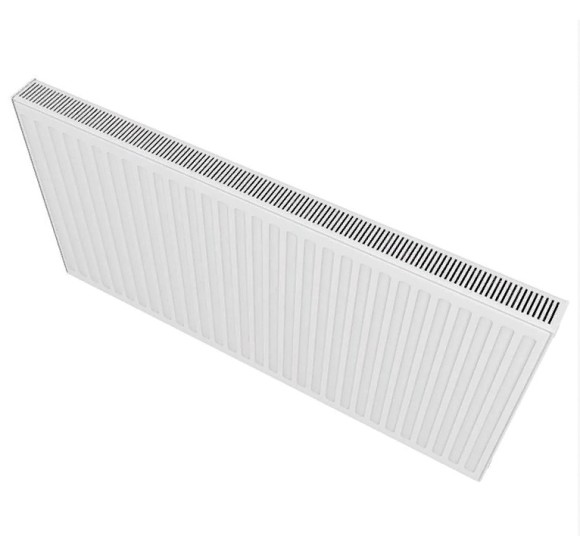

Радиатор стальной панельный PRIMOCLIMA PREMIUM Standart C 21 400 мм (боковое подключение)

Радиатор стальной панельный PRIMOCLIMA PREMIUM Standart C 21 высота 400 мм (боковое подключение) Россия

Стальные панельные радиаторы PRIMOCLIMA серии PREMIUM представлены широким ассортиментом типов и размеров. Размерный ряд включает радиаторы высотой 300, 400, 500 и 600 мм, длина при этом от 400 до 3 000 мм с шагом 100 мм.

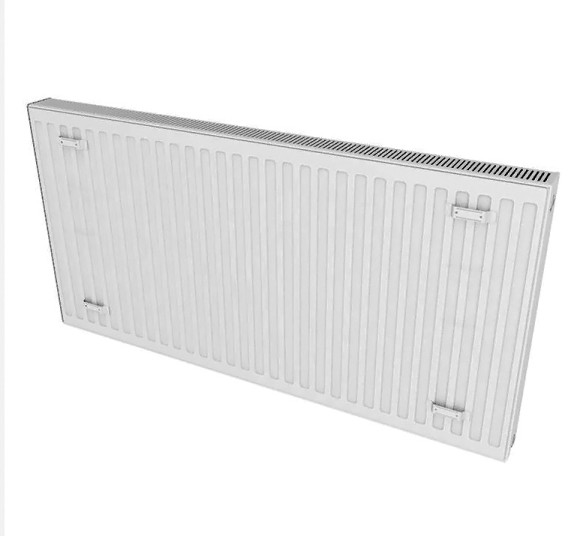

Стальные панельные радиаторы типа C 21 это отопительные приборы с боковым подключением. Выпускаются с приваренными элементами крепления Hook/Standart. В названии типа отражена конструкция радиаторов: цифра 2 означает две стальные отопительные панели, цифра 1 говорит о наличии одного конвектора.

Теплоноситель поступает через верхнее отверстие радиатора, а через нижнее осуществляется его выход. Отверстия с другой стороны радиатора закрываются воздуховыпускным краном Маевского и заглушкой. Возможен также диагональный вариант подключения.

Внимание! Для расчета стоимости в конфигураторе необходимо выбрать:

1. Длину радиатора (по умолчанию 400 мм)

Технические характеристики радиатора данной серии:

• глубина: 68 мм;
• высота (Н): 400 мм;
• длина: от 400 до 3000 мм;
• межцентровое расстояние боковое в зависимости от высоты: 349 мм;
• макс.рабочее давление: 10 атм.;
• макс. опрессовочное давление: 15 атм.
• макс.рабочая температура: 120°;
• теплоотдача радиаторов;
• подсоединительный размер при боковой подводке — 1/2" ВР;

Подобрать запорно-регулирующую арматуру рекомендуем в разделе комплектующие для панельных радиаторов.

Комплектация для серии PRIMOCLIMA PREMIUM Standart C 21 (боковое подключение)

• радиатор – 1 шт.;
• комплект L - образных кронштейнов – 1 шт.;
• кран Маевского – 1 шт.;
• пробка глухая – 1 шт.;
• крепления для кронштейнов – 4 шт. (дюбель-шуруп);
• упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
• паспорт.

Кронштейны PRIMOCLIMA L - образные (входящие в базовый комплект поставки)

Варианты подключения:

Радиатор в разрезе:

Варианты исполнения для серии PREMIUM:

• Standart — с приваренными элементами креплений
• Universal — без приваренных элементов креплений

Варианты подключения для серии PREMIUM:

• Compact (C) — с боковым подключением
• Valve Compact (VC)— с нижним подключением

Варианты конструкции:

• тип 11 — 1 панель + 1 конвектор
• тип 21 — 2 панели + 1 конвектор
• тип 22 — 2 панели + 2 конвектора
• тип 33 — 3 панели + 3 конвектора
