Радиатор стальной трубчатый VELAR WH 3180 4 сек. боковое U 1724 мм подключение (черный мат 9005)
- Описание
- Characteristics
- Reviews0
- Схемы с размерами
- Основная палитра цветов
Вертикальный стальной трубчатый радиатор VELAR WH 3180 4 сек. боковое U 1724 мм подключение (черный мат 9005)
Производитель: Россия
Стальные трубчатые радиаторы Velar WH - секционные радиаторы колончатого типа, благодаря своему привлекательному внешнему виду очень востребованы, в первую очередь, как дизайн-радиаторы в квартирах и частных домах.
Velar WH 3180-4 секции U 1724 мм (9005 мат) вертикальная 3-х трубная модель, общая высота 1800 мм, глубина 100 мм, боковое 1724 мм подключение, цвет черный мат 9005. Увеличенная толщина стенок трубы, рабочее / опрессовочное давление - 16/24 атм.
Данная серия радиаторов предназначена для обогрева как жилых, так и нежилых помещений. Мощность 1 секции радиатора рассчитана для обогрева 2,2-3,1 м², данный расчет приблизительный, он зависит от температуры теплоносителя, желаемой температуры в помещении, площади и качества остекления и утепления стен.
Для подключения к системе отопления рекомендуем использовать запорно-регулирующую арматуру в стиле модерн в черном цвете, подробнее в данном разделе.

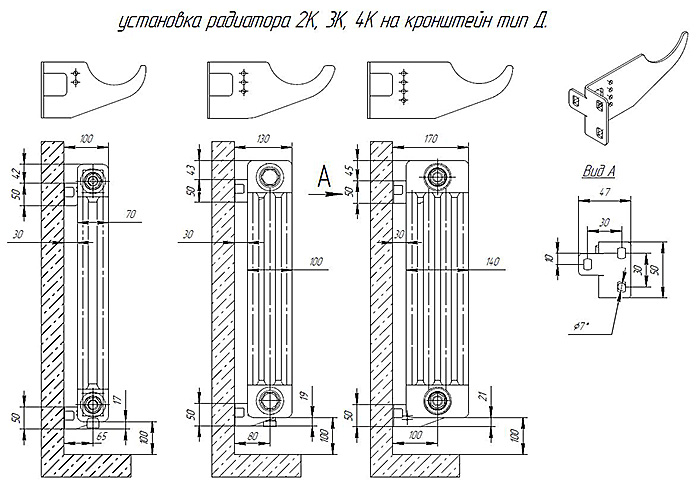

Монтажная схема с кронштейнами (установка на первый / второй паз кронштейна)
Монтажная схема (боковое подключение) с диаметром 3/4" или 1/2"
Технические характеристики радиатора:
- Рабочее давление: 16 атм;
- Опрессовочное давление: 24 атм;
- Макс. температура теплоносителя: 120 ºС;
- Уровень Ph = 7,5 - 8,5;
- Диаметр для бокового подключения в складской программе 1/2;
- Межцентровое расстояние N для бокового подключения: 1724 мм;
- Высота радиатора Н: 1800 мм;
- Глубина радиатора: 100 мм;
- Вес одной секции: 5,1 кг;
Варианты подключения:
- Боковое правое / левое;
- Диагональное;
- Нижнее проходное;
- Проходное.
Универсальный комплект подключения (входит в базовый комплект поставки)
- Комплект настенных кронштейнов Velar WH (окрашенный в цвет радиатора)
- Набор SMART клапан Маевского с заглушкой (по умолчанию в цвете хром, для заказа доступна окраска в цвет радиатора)
Видеоинструкция по установке кронштейнов
Важно! Обновленная конструкция креплений позволяет устанавливать радиаторы как в вертикальном, так и в горизонтальном положении.
Таблица с техническими параметрами:
| Модель | Межцентровое расстояние, мм | Высота, мм. | Ширина, мм. | Глубина мм. | Вес секции, кг. | Теплоотдача ΔT70, Вт. (95/85/20C) | Теплоотдача ΔT60, Вт. (90/70/20C) | Теплоотдача ΔT50, Вт. (75/65/20C) |
|---|---|---|---|---|---|---|---|---|
| 2100 | 924 | 1000 | 45 | 70 | 2,0 | 122,5 | 100,5 | 79,3 |
| 3100 | 924 | 1000 | 45 | 100 | 2,88 | 147,5 | 120,9 | 95,5 |
| 4100 | 924 | 1000 | 45 | 140 | 4,9 | 189,4 | 154,9 | 123,1 |
| 2110 | 1024 | 1100 | 45 | 70 | 2,18 | 131,8 | 107,8 | 85,1 |
| 3110 | 1024 | 1100 | 45 | 100 | 3,1 | 159,7 | 130,6 | 103,2 |
| 4110 | 1024 | 1100 | 45 | 140 | 5,1 | 202,5 | 165,6 | 131,6 |
| 2120 | 1124 | 1200 | 45 | 70 | 2,36 | 150,3 | 122,9 | 97,1 |
| 3120 | 1124 | 1200 | 45 | 100 | 3,4 | 181,8 | 148,7 | 117,4 |
| 4120 | 1124 | 1200 | 45 | 140 | 5,3 | 231,2 | 189,1 | 150,3 |
| 2150 | 1424 | 1500 | 45 | 70 | 2,92 | 188,1 | 153,9 | 121,5 |
| 3150 | 1424 | 1500 | 45 | 100 | 4,2 | 222,4 | 181,9 | 143,7 |
| 4150 | 1424 | 1500 | 45 | 140 | 6,0 | 285,5 | 233,5 | 185,6 |
| 2180 | 1724 | 1800 | 45 | 70 | 3,25 | 225,1 | 184,1 | 145,4 |
| 3180 | 1724 | 1800 | 45 | 100 | 5,1 | 263,0 | 215,1 | 169,9 |
| 4180 | 1724 | 1800 | 45 | 140 | 6,8 | 337,6 | 276,2 | 219,4 |
| 2200 | 1924 | 2000 | 45 | 70 | 3,74 | 249,1 | 203,8 | 160,9 |
| 3200 | 1924 | 2000 | 45 | 100 | 5,6 | 290,1 | 237,3 | 187,4 |
| 4200 | 1924 | 2000 | 45 | 140 | 7,42 | 372,5 | 304,7 | 242,1 |
Внимание! В таблице жирным шрифтом выделены позиции из складской программы.
Для дополнительной устойчивости радиаторов, в случае слабой конструкции стен, рекомендуем использовать напольные консоли VELAR
| Выбор цвета | Черный мат RAL 9005 |
| Количество рядов трубок, шт | 3 |
| Наличие | В наличии на складе |
| Межцентровое расстояние боковое, мм | 1724 |
| Раб./ Опрес. давление (атм) | 16 / 24 |
| Межцентровое расстояние, мм | 1724 |
| Гарантия производителя | 10 лет |
| Выбор кронштейнов для установки | Комплект креплений стандарт |
| Тип установки | Настенный |
| Материал трубы | из черной стали |
| Ориентация | Вертикальный |
| Модель | 3180 |
| Вид товара | Стальные трубчатые радиаторы |
| Класс товара | Премиум |
| Варианты подключения: | Боковое, Диагональное, Проходное, Нижнее проходное |
| Дизайн серия: | Классика, Модерн, Лофт |
| Страна - производитель | Россия |
| Бренд | VELAR |
| Количество секций | 4 |
| Диаметр подключения | 1/2" |
| Цвет | Черный |
| Профиль трубы | Круг - Круг |
| Тип прибора | водяной |
| Макс. температура теплоносителя | 120 град. |
| Серия | Classic |
Радиатор стальной трубчатый VELAR WH 3180 4 сек. боковое U 1724 мм подключение (черный мат 9005) reviews
Монтажная схема с кронштейнами (установка на первый / второй паз кронштейна)
Монтажная схема (боковое подключение) с диаметром 3/4" или 1/2"
.
Палитра цветов RAL
Более подробную информацию, в т.ч. просмотр каталогов цветов и выставочных образцов, можно найти в нашем шоу-руме.
