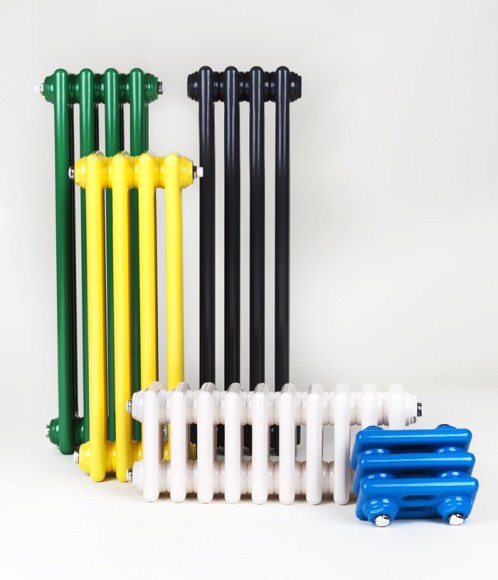

Радиатор стальной трубчатый VELAR WH 3060 (выбор цвета и варианта подключения)
Производитель: Россия
Стальные трубчатые радиаторы Velar WH - секционные радиаторы колончатого типа, благодаря своему привлекательному внешнему виду очень востребованы, в первую очередь, как дизайн-радиаторы в квартирах и частных домах.
Идеально закругленная форма радиатора Velar WH выделяется среди остальных, его специальная модульная конструкция очень надежна и эффективна, подходит, как для модернизации старых, так и для новых отопительных систем, экологически чистые и энерго сберегающие радиаторы Velar это идеальный выбор для каждого дома.
Velar WH 3060 горизонтальная 3-х трубная модель, выбор количества секций от 4 до 50, общая высота 600 мм, глубина 100 мм, увеличенная толщина стенок трубы, рабочее / опрессовочное давление - 16/24 атм.
Данная серия радиаторов предназначена для обогрева как жилых, так и нежилых помещений. Мощность 1 секции радиатора рассчитана для обогрева 0,8-1,1 м², данный расчет приблизительный, он зависит от температуры теплоносителя, желаемой температуры в помещении, площади и качества остекления и утепления стен.
Базовые цвета Velar WH (6 цветов по единой цене без доплаты): Подробнее в данном разделе
- RAL9016 (белый глянец)
- RAL9016 (белый матовый)
- RAL9005 (черный матовый)
- RAL9005 (черный глянец)
- Антрацит (темно серый текстурный)
- Титан (серый текстурный)
Окраска по шкале RAL + 20% к базовой стоимости радиатора (кроме металлик) цвета RAL металлик +30%, Технолак + 30%
Варианты подключения: Схемы с размерами
- Боковое подключение U 1/2 или U 3/4" (при заказе необходимо указать в комментарии к заказу)
- Нижнее 50 мм (справа или слева) B50 1/2"

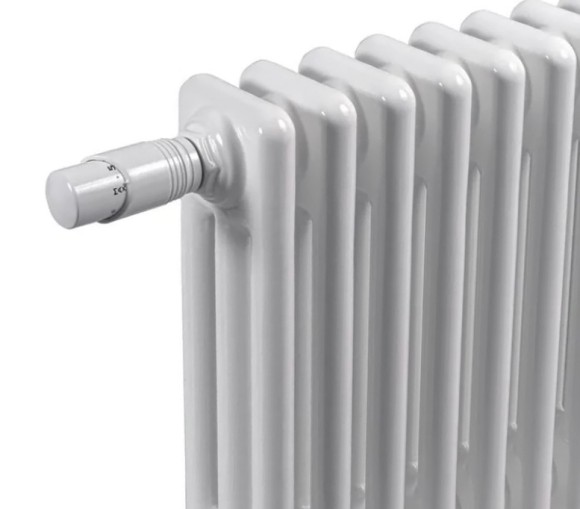

- Нижнее 50 мм с термоклапаном (справа или слева) V50 1/2"
- Нижнее разнесенное BLR 1/2"
- Нижнее разнесенное с термоклапаном VLR 1/2"
- Нижнее центральное 50 мм C50 1/2" (только для 3-х трубных моделей)
Внимание! Для расчета стоимости в конфигураторе необходимо выбрать:
- Количество секций (по умолчанию 4 секции)
- Цвет (по умолчанию белый глянец RAL 9016)
- Вариант подключения (по умолчанию боковое)
Универсальный комплект подключения (входит в базовый комплект поставки)
- Комплект настенных кронштейнов Velar WH (окрашенный в цвет радиатора)
- Набор SMART клапан Маевского с заглушкой (по умолчанию в цвете хром, для заказа доступна окраска в цвет радиатора)
Видеоинструкция по установке кронштейнов
Важно! Обновленная конструкция креплений позволяет устанавливать радиаторы как в вертикальном, так и в горизонтальном положении.
Для подключения к системе отопления рекомендуем использовать запорно-регулирующую арматуру в стиле модерн, подробнее в данном разделе.
| Модель | Межцентровое расстояние, мм | Высота, мм. | Ширина, мм. | Глубина мм. | Вес секции, кг. | Теплоотдача ΔT70, Вт. (95/85/20C) | Теплоотдача ΔT60, Вт. (90/70/20C) | Теплоотдача ΔT50, Вт. (75/65/20C) |
|---|---|---|---|---|---|---|---|---|
| 2055 | 474 | 550 | 45 | 70 | 1,16 | 74,9 | 61,3 | 48,4 |
| 3055 | 474 | 550 | 45 | 100 | 1,5 | 88,0 | 72,0 | 56,5 |
| 4055 | 474 | 550 | 45 | 140 | 2,25 | 115,3 | 94,3 | 74,9 |
| 2057 | 500 | 576 | 45 | 70 | 1,2 | 76,7 | 62,7 | 49,5 |
| 3057 | 500 | 576 | 45 | 100 | 1,66 | 90,3 | 73,9 | 58,3 |
| 4057 | 500 | 576 | 45 | 140 | 2,5 | 119 | 97,3 | 77,4 |
| 2060 | 524 | 600 | 45 | 70 | 1,25 | 80,8 | 66,1 | 52,2 |
| 3060 | 524 | 600 | 45 | 100 | 1,75 | 95,2 | 77,9 | 61,5 |
| 4060 | 524 | 600 | 45 | 140 | 2,76 | 124,6 | 101,9 | 81,0 |
| 2075 | 674 | 750 | 45 | 70 | 1,55 | 97,8 | 80,0 | 63,2 |
| 3075 | 674 | 750 | 45 | 100 | 2,2 | 115,9 | 94,8 | 74,9 |
| 4075 | 674 | 750 | 45 | 140 | 3,4 | 150,2 | 122,9 | 97,6 |
| 2090 | 824 | 900 | 45 | 70 | 1,8 | 113,3 | 92,7 | 73,2 |
| 3090 | 824 | 900 | 45 | 100 | 2,6 | 133,4 | 110,8 | 87,5 |
| 4090 | 824 | 900 | 45 | 140 | 4,25 | 174,6 | 142,8 | 113,3 |
| 2100 | 924 | 1000 | 45 | 70 | 2,0 | 122,5 | 100,5 | 79,3 |
| 3100 | 924 | 1000 | 45 | 100 | 2,88 | 147,5 | 120,9 | 95,5 |
| 4100 | 924 | 1000 | 45 | 140 | 4,9 | 189,4 | 154,9 | 123,1 |
Внимание! В таблице жирным шрифтом выделены позиции из складской программы.
Технические характеристики радиатора:
- Рабочее давление: 16 атм;
- Опрессовочное давление: 24 атм;
- Макс. температура теплоносителя: 120 ºС;
- Уровень Ph = 7,5 - 8,5;
- Диаметр для бокового подключения 1/2 или 3/4", необходимо указать в комментарии к заказу;
- Диаметр для нижнего разнесенного подключения 1/2";
- Диаметр для нижнего без термостатики подключения правого / левого 1/2";
- Диаметр для нижнего c термостатикой подключения правого / левого 1/2";
- Межцентровое расстояние для бокового подключения: 524 мм;
- Межцентровое расстояние для нижнего подключения: 50 мм;
- Высота радиатора Н: 600 мм;
- Глубина радиатора: 100 мм;
- Вес одной секции: 1,75 кг;

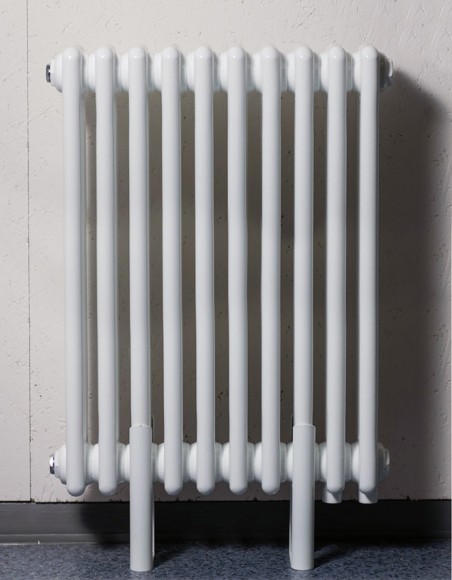

Для напольной установки радиаторов данной серии рекомендуем использовать напольные консоли VELAR
| Тип подключения | Боковое, Нижнее |
| Выбор цвета | Белый мат RAL 9016 Белый глянец RAL 9016 Черный мат RAL 9005 Черный RAL 9005 глянц. Цвет по RAL |
| Количество рядов трубок, шт | 3 |
| Межцентровое расстояние боковое, мм | 524 |
| Раб./ Опрес. давление (атм) | 16 / 24 |
| Межцентровое расстояние, мм | 50, 524 |
| Варианты подключения: | Боковое, Нижнее, Нижнее разнесенное, Нижнее с термостатикой, Нижнее проходное, Нижнее центральное |
| Наличие | Поставка под заказ |
| Гарантия производителя | 10 лет |
| Выбор кронштейнов для установки | Комплект креплений стандарт |
| Тип установки | Настенный, Напольный |
| Материал трубы | из черной стали |
| Ориентация | Горизонтальный |
| Модель | 3060 |
| Вид товара | Стальные трубчатые радиаторы |
| Класс товара | Премиум |
| Дизайн серия: | Классика, Модерн |
| Страна - производитель | Россия |
| Бренд | VELAR |
| Количество секций | 4 |
| Диаметр подключения | 1/2", 3/4" |
| Цвет | Белый, Черный, Антрацит, Цветные |
| Профиль трубы | Круг - Круг |
| Тип прибора | водяной |
| Макс. температура теплоносителя | 120 град. |
| Серия | Classic |
Монтажная схема с кронштейнами (установка на первый / второй паз кронштейна)
Монтажная схема (боковое подключение) с диаметром 3/4" или 1/2"
Монтажная схема (нижнее 50 мм подключение с термоклапаном)
Монтажная схема (нижнее разнесенное подключение)
Монтажная схема (нижнее разнесенное подключение с термоклапаном)
Монтажная схема (нижнее центральное 50 мм подключение)
Важно! Только для 3-х трубных моделей
Базовые цвета Velar WH (6 цветов по единой цене без доплаты):
- RAL9016 (белый глянец)
- RAL9016 (белый матовый)
- RAL9005 (черный матовый)
- RAL9005 (черный глянец)
- Антрацит (темно серый текстурный)
- Титан (серый текстурный)
Палитра VELAR (по единой цене без доплаты) Подробнее в фотоальбоме Палитра WH
Окрашивание осуществляется на заводе по методу порошковой окраски. Для своих радиаторов заказчик может выбрать любой цвет по палитре RAL (без доплаты)
Остальные цвета глянцевые и матовые по палитре RAL + 20% к базовой стоимости радиатора, цвета по RAL металлик + 30%.
Палитра цветов RAL
Технолак, лак латунь, лак медь, лак бронза + 30% к базовой стоимости радиатора
Порошковая окраска BRONZE, GOLD, OLD GOLD + 50% к базовой стоимости радиатора
Более подробную информацию, в т.ч. просмотр каталогов цветов и выставочных образцов, можно найти в нашем шоу-руме.
