Радиатор стальной трубчатый VELAR WH 3030 22 сек. нижнее V 50 мм подключение (белый глянец 9016)*
Описание
Характеристики
Схемы с размерами
Основная палитра цветов

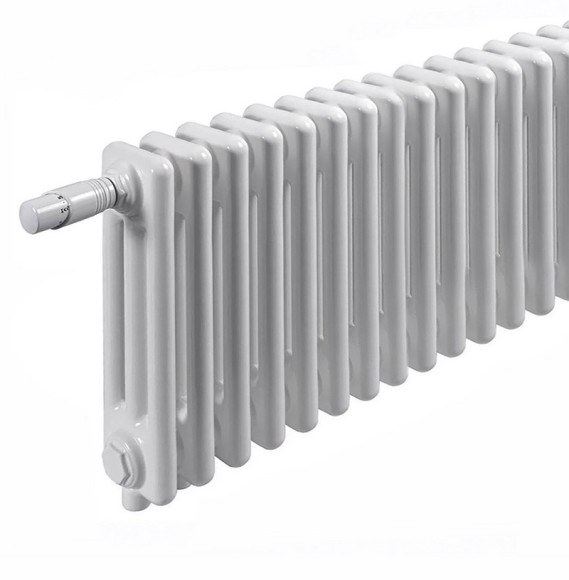

Радиатор стальной трубчатый VELAR WH 3030 22 сек. нижнее V 50 мм подключение (белый глянец RAL 9016)
Производитель: Россия

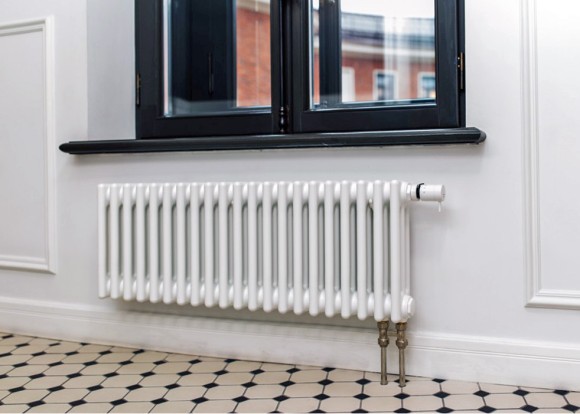

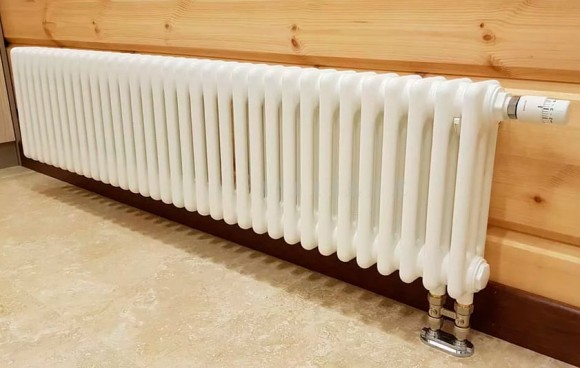

Стальные трубчатые радиаторы Velar WH - секционные радиаторы колончатого типа, благодаря своему привлекательному внешнему виду очень востребованы, в первую очередь, как дизайн-радиаторы в квартирах и частных домах.

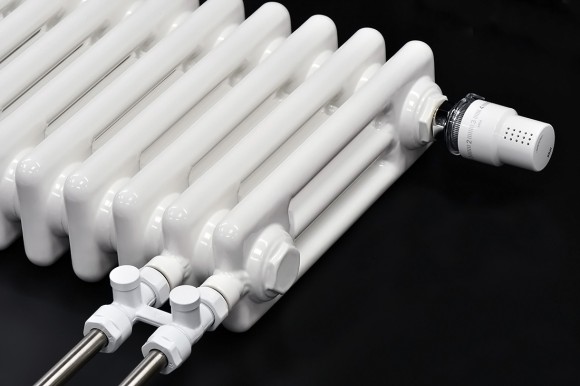

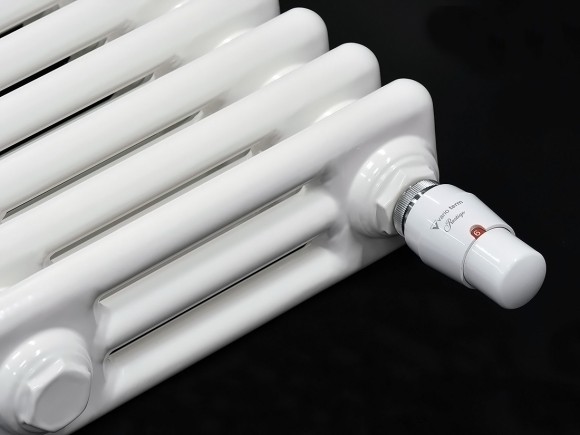

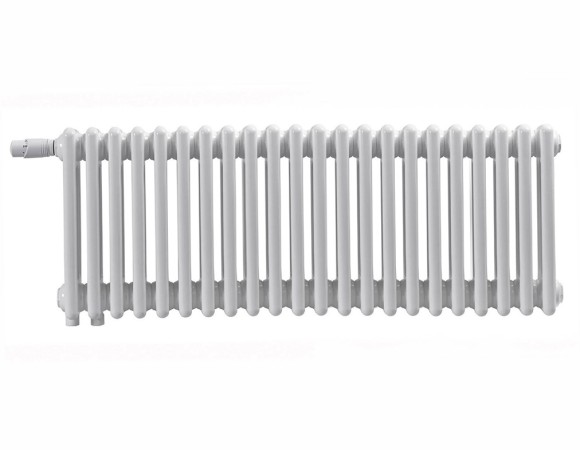

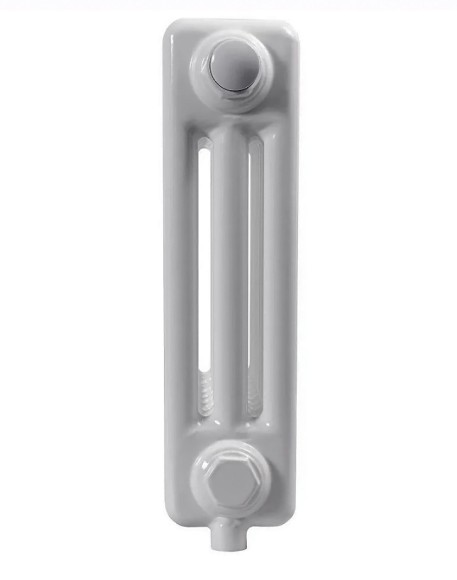

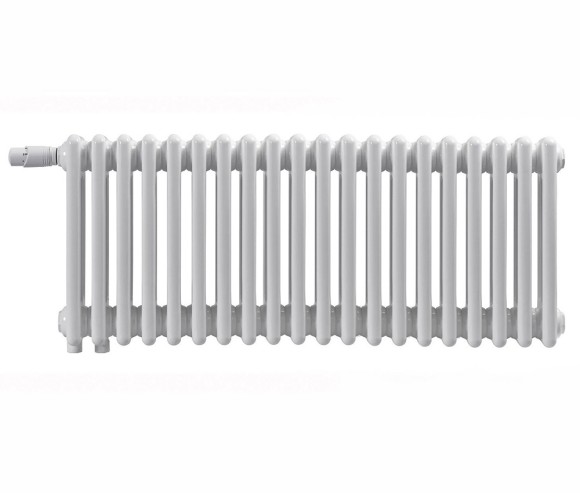

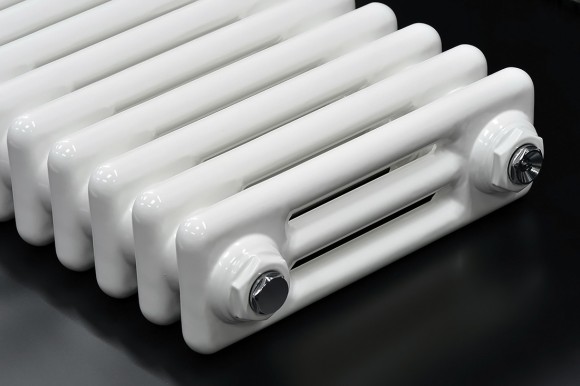

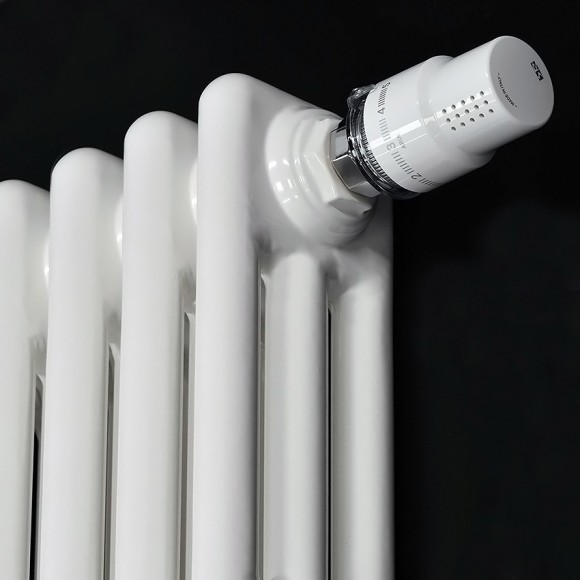

Velar WH 3030-22 секции V50 1/2 (9016) горизонтальная 3-х трубная модель, общая высота 300 мм, ширина 1008 мм, глубина 100 мм, нижнее 50 мм подключение с термостатикой, цвет белый глянец RAL 9016. Увеличенная толщина стенок трубы, рабочее / опрессовочное давление - 16/24 атм.
Данная серия радиаторов предназначена для обогрева как жилых, так и нежилых помещений. Мощность 1 секции радиатора рассчитана для обогрева 0,4-0,6 м², данный расчет приблизительный, он зависит от температуры теплоносителя, желаемой температуры в помещении, площади и качества остекления и утепления стен.
Для подключения к системе отопления рекомендуем использовать запорно-регулирующую арматуру для нижнего 50 мм подключения в белом цвете, подробнее в данном разделе.
Монтажная схема с кронштейнами (установка на первый / второй паз кронштейна)
Монтажная схема (нижнее 50 мм подключение с термоклапаном)
Технические характеристики радиатора:
- Рабочее давление: 16 атм;
- Опрессовочное давление: 24 атм;
- Макс. температура теплоносителя: 120 ºС;
- Уровень Ph = 7,5 - 8,5;
- Диаметр для нижнего c термостатикой подключения 1/2";
- Межцентровое расстояние для нижнего подключения: 50 мм;
- Высота радиатора Н: 300 мм;
- Глубина радиатора: 100 мм;
- Вес одной секции: 0,94 кг;
Универсальный комплект подключения (входит в базовый комплект поставки)
- Комплект настенных кронштейнов Velar WH (окрашенный в цвет радиатора)
- Набор SMART клапан Маевского с заглушкой (по умолчанию в цвете хром, для заказа доступна окраска в цвет радиатора)
Видеоинструкция по установке кронштейнов
Важно! Обновленная конструкция креплений позволяет устанавливать радиаторы как в вертикальном, так и в горизонтальном положении.
Таблица с техническими параметрами:
| Модель | Межцентровое расстояние, мм | Высота, мм. | Ширина, мм. | Глубина мм. | Вес секции, кг. | Теплоотдача ΔT70, Вт. (95/85/20C) | Теплоотдача ΔT60, Вт. (90/70/20C) | Теплоотдача ΔT50, Вт. (75/65/20C) |
|---|---|---|---|---|---|---|---|---|
| 2030 | 224 | 300 | 45 | 70 | 0,7 | 42,4 | 34,7 | 27,4 |
| 3030 |
224 | 300 | 45 | 100 | 0,94 | 50,2 | 41,1 | 32,4 |
| 4030 |
224 | 300 | 45 | 140 | 1,27 | 65,7 | 53,7 | 42,7 |
| 2037 |
300 | 376 | 45 | 70 | 0,83 | 52,0 | 42,5 | 33,6 |
| 3037 |
300 | 376 | 45 | 100 | 1,14 | 60,5 | 49,5 | 39,1 |
| 4037 |
300 | 376 | 45 | 140 | 1,45 | 80,5 | 65,8 | 52,3 |
| 2040 |
324 | 400 | 45 | 70 | 0,88 | 56,0 | 45,8 | 36,2 |
| 3040 |
324 | 400 | 45 | 100 | 1,22 | 65,7 | 53,7 | 42,4 |
| 4040 |
324 | 400 | 45 | 140 | 1,5 | 86,1 | 70,4 | 56,0 |
| 2045 |
374 | 450 | 45 | 70 | 0,97 | 62,4 | 51,0 | 40,3 |
| 3045 |
374 | 450 | 45 | 100 | 1,36 | 73,2 | 59,9 | 47,3 |
| 4045 |
374 | 450 | 45 | 140 | 1,70 | 96,0 | 78,5 | 62,4 |
| 2050 |
424 | 500 | 45 | 70 | 1,07 | 69,1 | 56,3 | 44,6 |
| 3050 | 424 | 500 | 45 | 100 | 1,5 | 80,7 | 66,0 | 52,1 |
| 4050 | 424 | 500 | 45 | 140 | 1,9 | 105,8 | 86,5 | 68,8 |
| 2055 | 474 | 550 | 45 | 70 | 1,16 | 74,9 | 61,3 | 48,4 |
| 3055 | 474 | 550 | 45 | 100 | 1,5 | 88,0 | 72,0 | 56,5 |
| 4055 | 474 | 550 | 45 | 140 | 2,25 | 115,3 | 94,3 | 74,9 |
| 2057 | 500 | 576 | 45 | 70 | 1,2 | 76,7 | 62,7 | 49,5 |
| 3057 | 500 | 576 | 45 | 100 | 1,66 | 90,3 | 73,9 | 58,3 |
| 4057 | 500 | 576 | 45 | 140 | 2,5 | 119 | 97,3 | 77,4 |
Внимание! В таблице жирным шрифтом выделены позиции из складской программы.
Для напольной установки радиаторов данной серии рекомендуем использовать напольные консоли VELAR
| Тип подключения | Нижнее |
| Выбор цвета | Белый глянец RAL 9016 |
| Количество рядов трубок, шт | 3 |
| Межцентровое расстояние боковое, мм | 224 |
| Высота радиатора, мм | 300 |
| Раб./ Опрес. давление (атм) | 16 / 24 |
| Межцентровое расстояние, мм | 50, 224 |
| Варианты подключения: | Нижнее с термостатикой |
| Наличие | В наличии в магазине |
| Гарантия производителя | 10 лет |
| Выбор кронштейнов для установки | Комплект креплений стандарт |
| Тип установки | Настенный, Напольный |
| Материал трубы | из черной стали |
| Ориентация | Горизонтальный |
| Модель | 3030 |
| Вид товара | Стальные трубчатые радиаторы |
| Класс товара | Премиум |
| Дизайн серия: | Классика, Модерн, Лофт |
| Страна - производитель | Россия |
| Бренд | VELAR |
| Количество секций | 22 |
| Диаметр подключения | 1/2" |
| Цвет | Белый |
| Профиль трубы | Круг - Круг |
| Тип прибора | водяной |
| Макс. температура теплоносителя | 120 град. |
| Серия | Classic |
Монтажная схема с кронштейнами (установка на первый / второй паз кронштейна)
Монтажная схема (нижнее 50 мм подключение с термоклапаном)
Внимание! Возможна перекраска белых радиаторов из наличия на складе в другие цвета по палитре RAL, стоимость при этом + 20% к базовой стоимости радиатора, цвета по RAL металлик + 30%.
Палитра цветов RAL
Более подробную информацию, в т.ч. просмотр каталогов цветов и выставочных образцов, можно найти в нашем шоу-руме.
