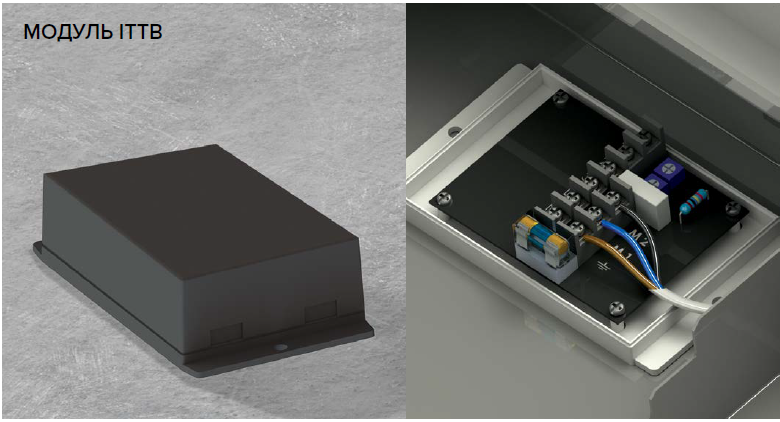

Модуль-адаптер ITTB

Модуль-адаптер ITTB

Модуль-адаптер ITTB предназначен для управления вентиляторами с обычными асинхронными двигателями переменного тока на 220Вс термостатов и прочих 3-х позиционных устройств управления. При подаче Фазы сетевого напряжения на входы 1 или 2, на выходе модуля формируется напряжение, пропорциональное положению регуляторов 1 или 2 (50% ... 100% мощности). При подаче Фазы сетевого напряжения на вход 3, на выходе модуля формируется напряжение, равное напряжению сети (100% мощности).

ВНИМАНИЕ! В случае использования низковольтных двигателей (24В), данное устройство использовать запрещено.

Габариты:

• высота 35мм
• ширина 80мм
• длина 50мм

Электрические характеристики:

• Номинальная мощность: 150Вт
• Максимальный ток нагрузки: 750 мА (0,75А)
• Количество выходов: 1 (не изолированные)
• Канал 1: регулировка от 50% до 100% мощности
• Канал 2: регулировка от 50% до 100% мощности
• Канал 3: 100% мощности
• Входное напряжение АС: 180 ... 264В (номинальное 220В)
• Корпус: для монтажа шасси (пластик) крепеж винт М6
• Диапазоны рабочих температур: -10 ... 60 С, хранения: -20 ... 80 С

Схема подключения модуля
