Горизонтальный стальной трубчатый радиатор VELAR WHG 3075 (выбор цвета и варианта подключения)
Производитель: Россия
Стальные трубчатые радиаторы Velar WHG - секционные радиаторы колончатого типа, благодаря своему привлекательному внешнему виду очень востребованы, в первую очередь, как дизайн-радиаторы в квартирах и частных домах.

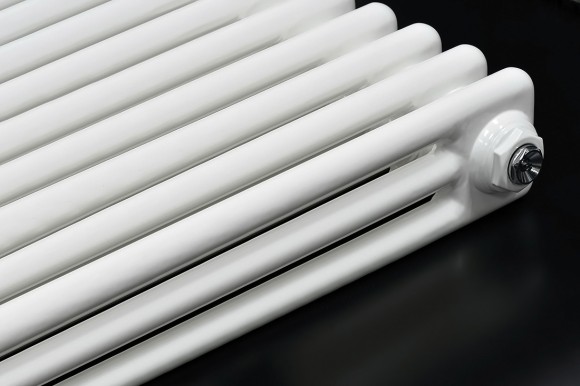

Идеально закругленная форма радиатора Velar WHG выделяется среди остальных, его специальная модульная конструкция очень надежна и эффективна, подходит, как для модернизации старых, так и для новых отопительных систем, экологически чистые и энерго сберегающие радиаторы Velar это идеальный выбор для каждого дома.
Velar WHG 3075 горизонтальная 3-х трубная модель, выбор количества секций от 4 до 12, ширина 750 мм, глубина 100 мм, общая высота от 198 до 558 мм, в зависимости от количества секций, увеличенная толщина стенок трубы, рабочее / опрессовочное давление - 16/24 атм.
Данная серия радиаторов предназначена для обогрева как жилых, так и нежилых помещений. Мощность 1 секции радиатора рассчитана для обогрева 1,0-1,5 м², данный расчет приблизительный, он зависит от температуры теплоносителя, желаемой температуры в помещении, площади и качества остекления и утепления стен.
Внимание! Для расчета стоимости в конфигураторе необходимо выбрать:
- Количество секций (по умолчанию 4 секции)
- Цвет (по умолчанию белый глянец RAL 9016)
- Вариант подключения (по умолчанию нижнее разнесенное 1/2")
Базовые цвета Velar WH (6 цветов по единой цене без доплаты): Подробнее в данном разделе
- RAL9016 (белый глянец)
- RAL9016 (белый матовый)
- RAL9005 (черный матовый)
- RAL9005 (черный глянец)
- Антрацит (темно серый текстурный)
- Титан (серый текстурный)
Окраска по шкале RAL + 20% к базовой стоимости радиатора (кроме металлик) цвета RAL металлик +30%, Технолак + 30%
Варианты подключения: Схемы с размерами
- Боковое подключение BLR 1/2"
- Нижнее разнесенное U 1/2" или BLR 3/4" (при заказе необходимо указать в комментарии к заказу)
Для подключения к системе отопления рекомендуем использовать запорно-регулирующую арматуру в стиле модерн, подробнее в данном разделе.
Таблица с техническими характеристиками:
| Модель | Количество сек. | Межцентровое расстояние боковое, мм | Высота, мм. | Ширина, мм. | Глубина мм. | Теплоотдача ΔT70, Вт. (95/85/20C) | Теплоотдача ΔT60, Вт. (90/70/20C) | Теплоотдача ΔT50, Вт. (75/65/20C) | |
|---|---|---|---|---|---|---|---|---|---|
| Межцентровое расстояние нижнее разнесенное - 674 мм | |||||||||
| 3075 | 4 | 140 | 198 | 750 | 100 | 464 | 379 | 300 | |
| 3075 |
5 | 185 | 243 | 750 | 100 | 580 | 474 | 375 | |
| 3075 |
6 | 230 | 288 | 750 | 100 | 695 | 569 | 449 | |
| 3075 |
7 | 275 | 333 | 750 | 100 | 811 | 664 | 524 | |
| 3075 |
8 | 320 | 378 | 750 | 100 | 927 | 758 | 599 | |
| 3075 |
9 | 365 | 423 | 750 | 100 | 1043 | 853 | 674 | |
| 3075 |
10 | 410 | 468 | 750 | 100 | 1159 | 948 | 749 | |
| 3075 |
11 | 455 | 513 | 750 | 100 | 1275 | 1043 | 824 | |
| 3075 |
12 | 500 | 558 | 750 | 100 | 1391 | 1138 | 899 | |
Технические характеристики 1 секции радиатора:
- Рабочее давление: 16 атм;
- Опрессовочное давление: 24 атм;
- Макс. температура теплоносителя: 120 ºС;
- Уровень Ph = 7,5 - 8,5;
- Диаметр для бокового подключения 1/2";
- Диаметр для нижнего разнесенного подключения 1/2", или 3/4";
- Вес одной секции: 2,2 кг;
- Теплоотдача ΔT70 (95/85/20C): 115,9 Вт
- Теплоотдача ΔT60 (90/70/20C): 94,8 Вт
- Теплоотдача ΔT50 (75/65/20C): 74,9 Вт
Универсальный комплект подключения (входит в базовый комплект поставки)
- Комплект настенных кронштейнов Velar WH (окрашенный в цвет радиатора)
- Набор SMART клапан Маевского с заглушкой (по умолчанию в цвете хром, для заказа доступна окраска в цвет радиатора)
Видеоинструкция по установке кронштейнов
Важно! Обновленная конструкция креплений позволяет устанавливать радиаторы как в вертикальном, так и в горизонтальном положении.
| Тип подключения | Боковое, Нижнее |
| Выбор цвета | Белый мат RAL 9016 Белый глянец RAL 9016 Черный мат RAL 9005 Черный RAL 9005 глянц. Цвет по RAL |
| Количество рядов трубок, шт | 3 |
| Межцентровое расстояние боковое, мм | 140, 185, 230, 275, 320, 365, 410, 455, 500 |
| Раб./ Опрес. давление (атм) | 16 / 24 |
| Межцентровое расстояние, мм | 674 |
| Варианты подключения: | Боковое, Нижнее разнесенное, Диагональное |
| Наличие | Поставка под заказ |
| Гарантия производителя | 10 лет |
| Выбор кронштейнов для установки | Комплект креплений стандарт |
| Тип установки | Настенный |
| Материал трубы | из черной стали |
| Ориентация | Горизонтальный |
| Модель | 3075 H |
| Вид товара | Стальные трубчатые радиаторы |
| Класс товара | Премиум |
| Дизайн серия: | Классика, Модерн, Лофт |
| Страна - производитель | Россия |
| Бренд | VELAR |
| Количество секций | 4 |
| Диаметр подключения | 1/2", 3/4" |
| Цвет | Белый, Черный, Антрацит, Цветные, Прозрачный лак |
| Профиль трубы | Круг - Круг |
| Тип прибора | водяной |
| Макс. температура теплоносителя | 120 град. |
| Серия | Classic |
Cхема с кронштейнами (установка на первый / второй паз кронштейна) вид сверху
Схема (нижнее разнесенное подключение) с диаметром 3/4" или 1/2"
Схема (боковое подключение) с диаметром 1/2"
.
Базовые цвета Velar WH (6 цветов по единой цене без доплаты):
- RAL9016 (белый глянец)
- RAL9016 (белый матовый)
- RAL9005 (черный матовый)
- RAL9005 (черный глянец)
- Антрацит (темно серый текстурный)
- Титан (серый текстурный)
Палитра VELAR (по единой цене без доплаты) Подробнее в фотоальбоме Палитра WH
Окрашивание осуществляется на заводе по методу порошковой окраски. Для своих радиаторов заказчик может выбрать любой цвет по палитре RAL (без доплаты)
Остальные цвета глянцевые и матовые по палитре RAL + 20% к базовой стоимости радиатора, цвета по RAL металлик + 30%.
Палитра цветов RAL
Технолак, лак латунь, лак медь, лак бронза + 30% к базовой стоимости радиатора
Порошковая окраска BRONZE, GOLD, OLD GOLD + 50% к базовой стоимости радиатора
Более подробную информацию, в т.ч. просмотр каталогов цветов и выставочных образцов, можно найти в нашем шоу-руме.
