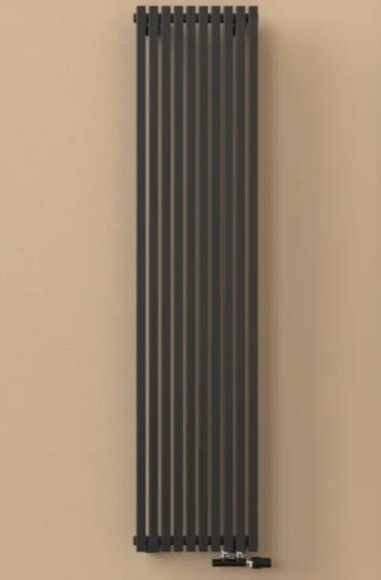

Стальные трубчатые радиаторы Quadrum Neo 50 V-1750 (выбор подключения) основная палитра цветов
Производитель Россия
Стальные трубчатые радиаторы KZTO серия Quadrum Neo 50 V-1750 производятся в городе Кимры. Отопительные приборы данного производителя относятся к дизайнерским радиаторам, они рассчитаны на покупателей ценящих стильный дизайн в сочетании с надежностью и высоким качеством.
Внимание! Для просчета стоимости радиаторов в конфигураторе необходимо выбрать:
- Количество секций радиатора (по умолчанию 3 сек)
- Выбор цвета радиатора из основной палитры
- Выбор подключения (по умолчанию боковое)
Заглушка 1/2 НР, кран Маевского (воздушник) 1/2, кронштейны РС50 с вылетом 50 мм - 4 шт идут в комплекте и входят в стоимость радиатора.

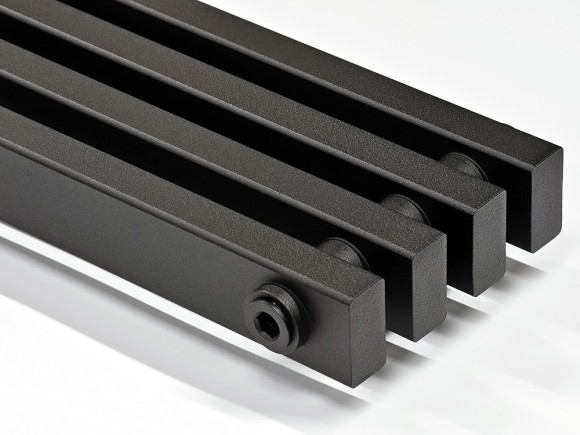

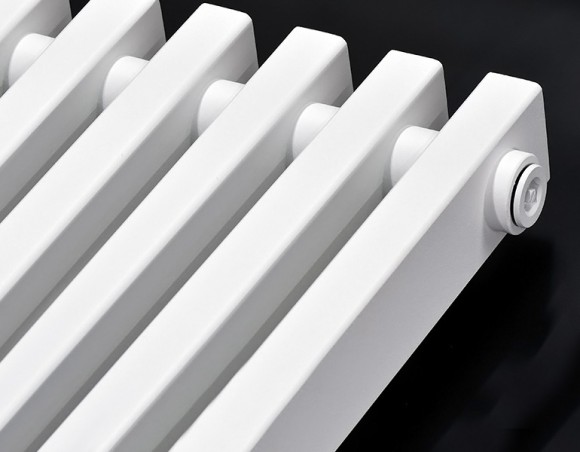

В конструкции дизайн радиатора применена труба из прямоугольного профиля 50х25 мм.
Радиаторы данной серии эффективно работают как в вертикальном, так и горизонтальном исполнении.

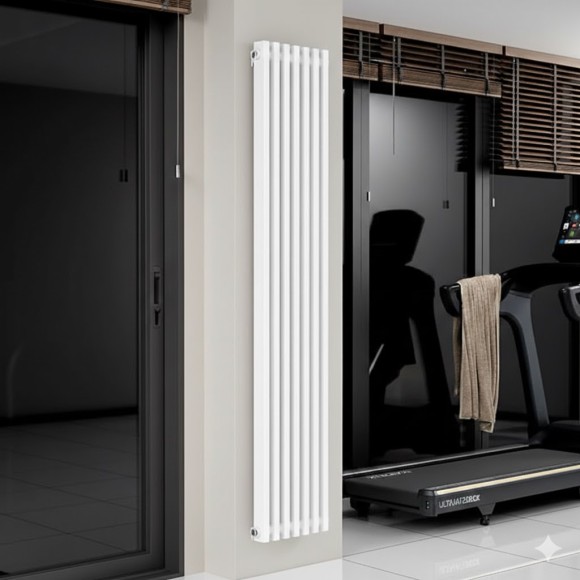

Вертикальные модели дизайн радиаторов Quadrum Neo 50 V-1750 и межцентровым расстоянием 1750 мм, серийно выпускается от 3 до 13 секций.
Основная палитра цветов по единой цене:
Технические характеристики радиатора:
- глубина секции: 50 мм;
- высота секции: 1830 мм;
- ширина секции: 25 мм;
- межцентровое расстояние: 1750 мм;

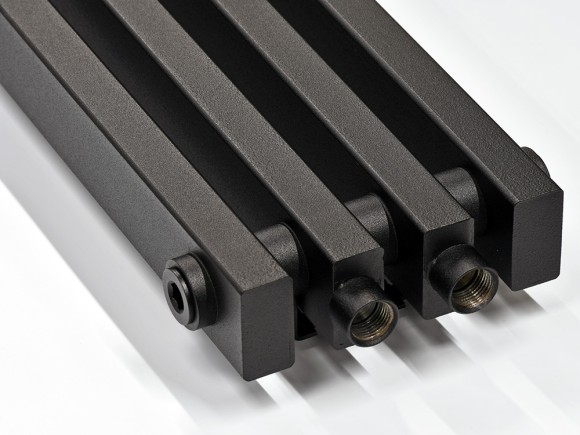

- межцентровое расстояние при нижнем подключении: 50 мм;
- макс.рабочее / опрессовочное: 15 / 22 атм;
- макс.рабочая температура: 120°;
- теплоотдача одной секции Δt 70: 213.2 Вт;
- подсоединительный размер при боковой подводке — 1/2" ВР;
- подсоединительный размер при нижней подводке — 1/2" ВР

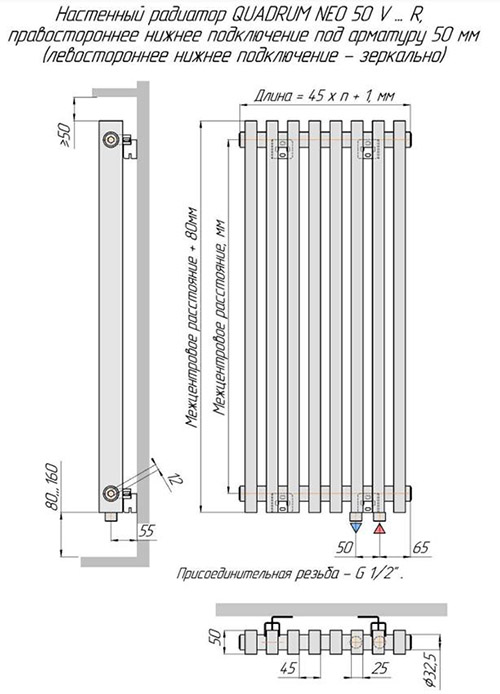

Схема с размерами для серии Quadrum Neo 50 V:
Для подключения к системе отопления рекомендуем использовать запорно-регулирующую арматуру в стиле модерн, подробнее в данном разделе.
Особенности конструкции креплений для серии Quadrum Neo:

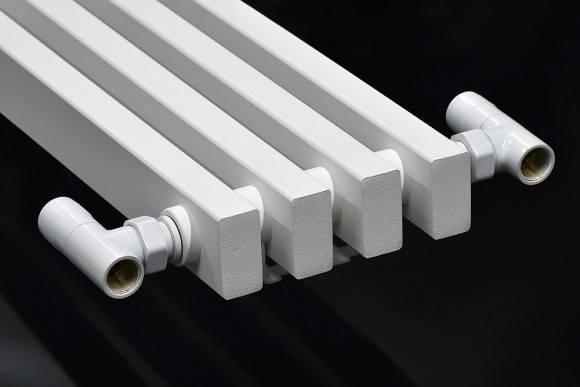

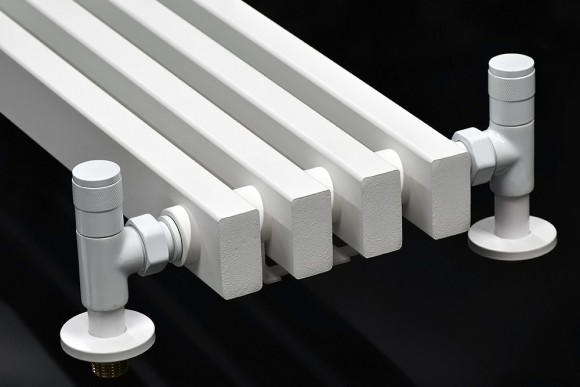

Контракция креплений позволяет устанавливать вертикальные радиаторы с боковым подключением горизонтально, подключение при этом станет нижнее разнесенное.

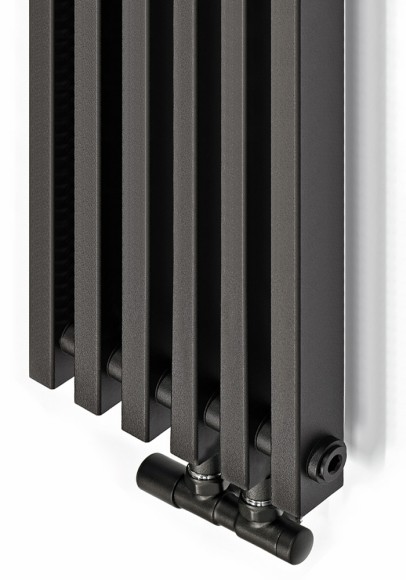

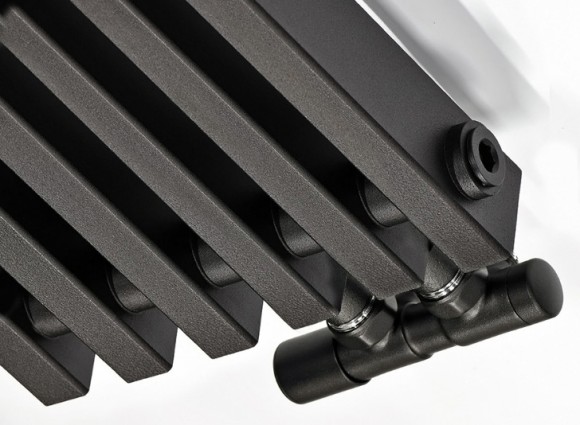

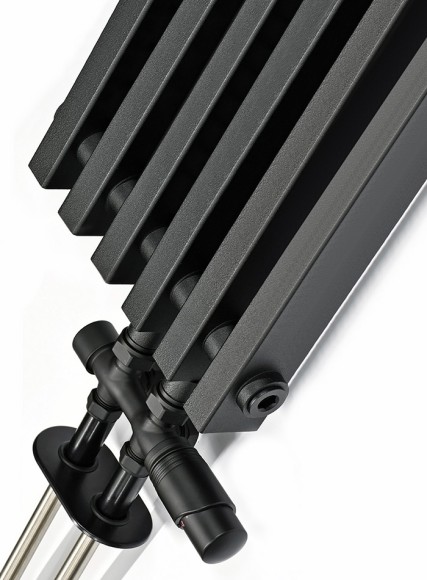

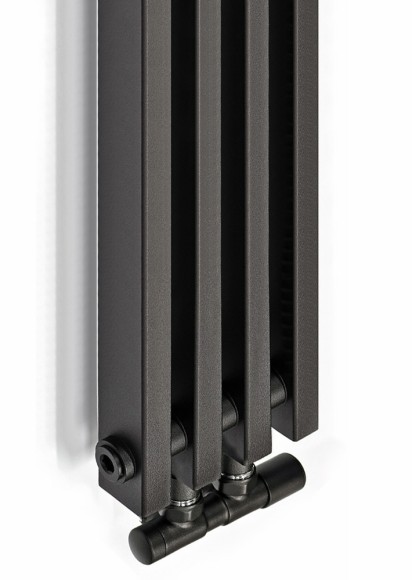

Пример монтажа с узлом нижнего подключения AustemLux DUO с термоголовкой М30х1,5 (выбор цвета):
Универсальные узлы нижнего 50 мм подключения AustemLux DUO - имеют возможность прямого или углового подключения. Термоголовка может быть установлена как справа, так и слева.
Для подключения вентилей рекомендуем использовать комплект Г - образных трубок 16 х 15 х 250 мм из нержавеющей стали и комплект маскирующий "All In One" VARIO TERM.
| Тип подключения | Боковое, Нижнее |
| Выбор цвета | Основная палитра |
| Межцентровое расстояние боковое, мм | 1750 |
| Раб./ Опрес. давление (атм) | 15 / 22 |
| Межцентровое расстояние, мм | 50, 1750 |
| Варианты подключения: | Боковое, Нижнее, Нижнее центральное |
| Наличие | Поставка под заказ |
| Гарантия производителя | 5 лет |
| Выбор кронштейнов для установки | Комплект креплений стандарт |
| Тип установки | Настенный, Напольный |
| Материал трубы | из черной стали |
| Ориентация | Вертикальный |
| Модель | Quadrum Neo 50 V |
| Вид товара | Стальные трубчатые радиаторы |
| Класс товара | Премиум |
| Дизайн серия: | Модерн, Хай-Тек |
| Страна - производитель | Россия |
| Бренд | KZTO RADIATOR |
| Количество секций | 3 |
| Диаметр подключения | 1/2" |
| Цвет | Белый, Черный, Цветные |
| Профиль трубы | Круг - Прямоугольник |
| Тип прибора | водяной |
| Серия | Quadrum |
Основная палитра КЗТО для моделей Quadrum единой цене:
Палитра цветов муар + 10%
Цвета с наценкой 10% (группа 1)
Цвета с наценкой 20% (группа 2)
Цвета RAL, не вошедшие в группу 1 и 2, с наценкой 30% (группа 3)
Более подробную информацию, в т.ч. просмотр каталогов цветов и выставочных образцов, можно найти в нашем шоу-руме.
Схема с размерами для серии Quadrum Neo 50 V:
